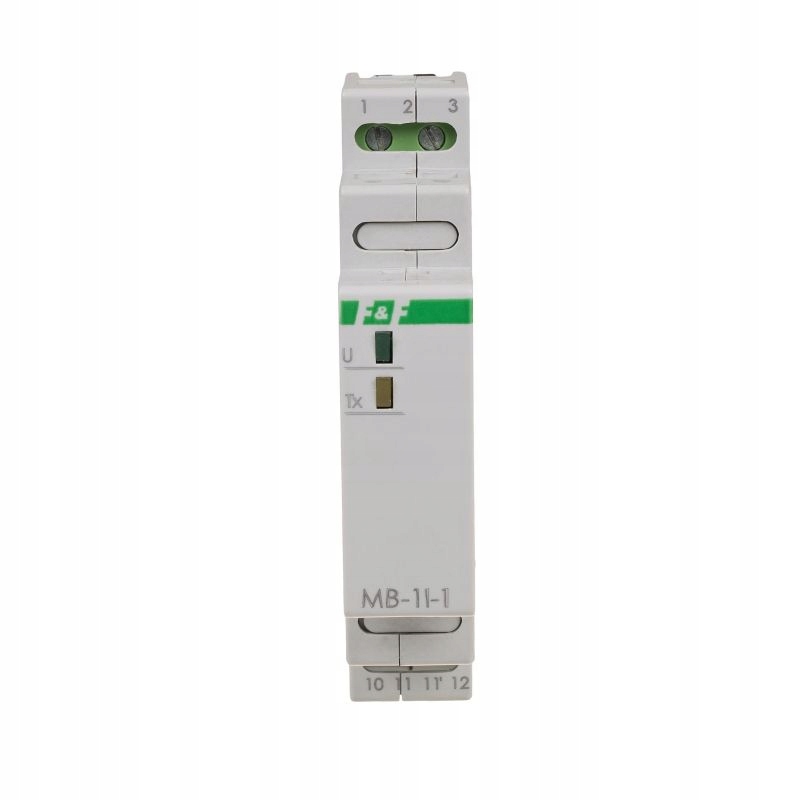

Měřicí převodník MB-1l-1 15A Ff

Popis produktu

Měřicí převodník MB-1l-1 15A FF - Kód: MAX-MB-1I-1 15A - Č.: 5908312595359 - Výrobce: F&F Určení Převodník MB-1I-1 je určen pro měření intenzity střídavého nebo stejnosměrného proudu a výměnu dat pomocí portu RS485 podle protokolu MODBUS RTU. Akce Modul provádí nepřetržité měření intenzity proudu protékajícího přes měřicí vstup. Hodnotu vstupního proudu lze přečíst přes port RS485 pomocí komunikačního protokolu MODBUS RTU. Všechny parametry komunikace a výměny dat jsou nastaveny z výroby. Výjimkou je síťová adresa modulu, kterou nastavujeme pomocí vícepolohového přepínače umístěného pod čelní fasádou modulu. Zapnutí napájecího napětí je signalizováno LED světlem zelené U. Správná výměna dat mezi modulem a druhým zařízením je signalizována LED světlem žluté Tx. Převodník měří efektivní hodnotu proudu TrueRMS, což zaručuje vysokou přesnost měření i při deformovaných průběhech. Parametry protokolu MODBUS RTU - protokol MODBUS RTU - režim provozu SLAVE - nastavení portu Počet bitů za sekundu: 9600 - datové bity: 8 - pára: žádná - Startovací bity: 1 - stopové bity: 2 - rozsah síťových adres 20÷29 - kódy příkazů 4: Čtení všech nebo více registrů vstupních hodnot - (0×04 – Read Input Register) - 17: Čtení ID - (0x11 – Report Slave ID) - maximální frekvence dotazování 15 Hz Parametry registrů - adresa popis, rozkaz typ atr - 1000 hodnota proudu kanálu 1 (L1) 04 int read - Hodnota registru je 16bitové číslo, které zobrazuje hodnotu měřeného napětí se znaménkem +/-. Nejstarší bit označuje znak čísla: 0 – kladné číslo; 1 záporné číslo. Rozsah hodnot čísel v registru je v rozmezí -32768÷+32768. - hodnota vstupního proudu se zapisuje do registru ve formě celkového násobného čísla 0,1 A (např. hodnota registru 103 odpovídá intenzitě proudu o hodnotě 10,3 A). Technické údaje - napájecí napětí 9÷30 V DC - maximální odběr proudu 50 mA - rozsah měření TrueRMS - MB-1I-1 5A: proud 5A AC - napětí 285 V AC / 400 V DC - max. proud Iin 10A - MB-3I-1 15A: proud 0÷14,14A AC / 0÷20A DC - napětí 285 V AC / 400 V DC - max. proud Iin 18A AC / 24A DC - chyba měření 0,5% - přesnost čtení registru 0,1A - vzorkovací frekvence 10 Hz - průrazné napětí WE->WY 2,1 kV - chyba zpracování ± 0,5% - vzorkovací frekvence 10 Hz - port RS485 - komunikační protokol MODBUS RTU - pracovní teplota -20°C÷+50°С - přípojka šroubové svorky 2,5 mm² - rozměry 1 modul (18 mm) - montáž na lištu TH-35 - stupeň krytí IP20
