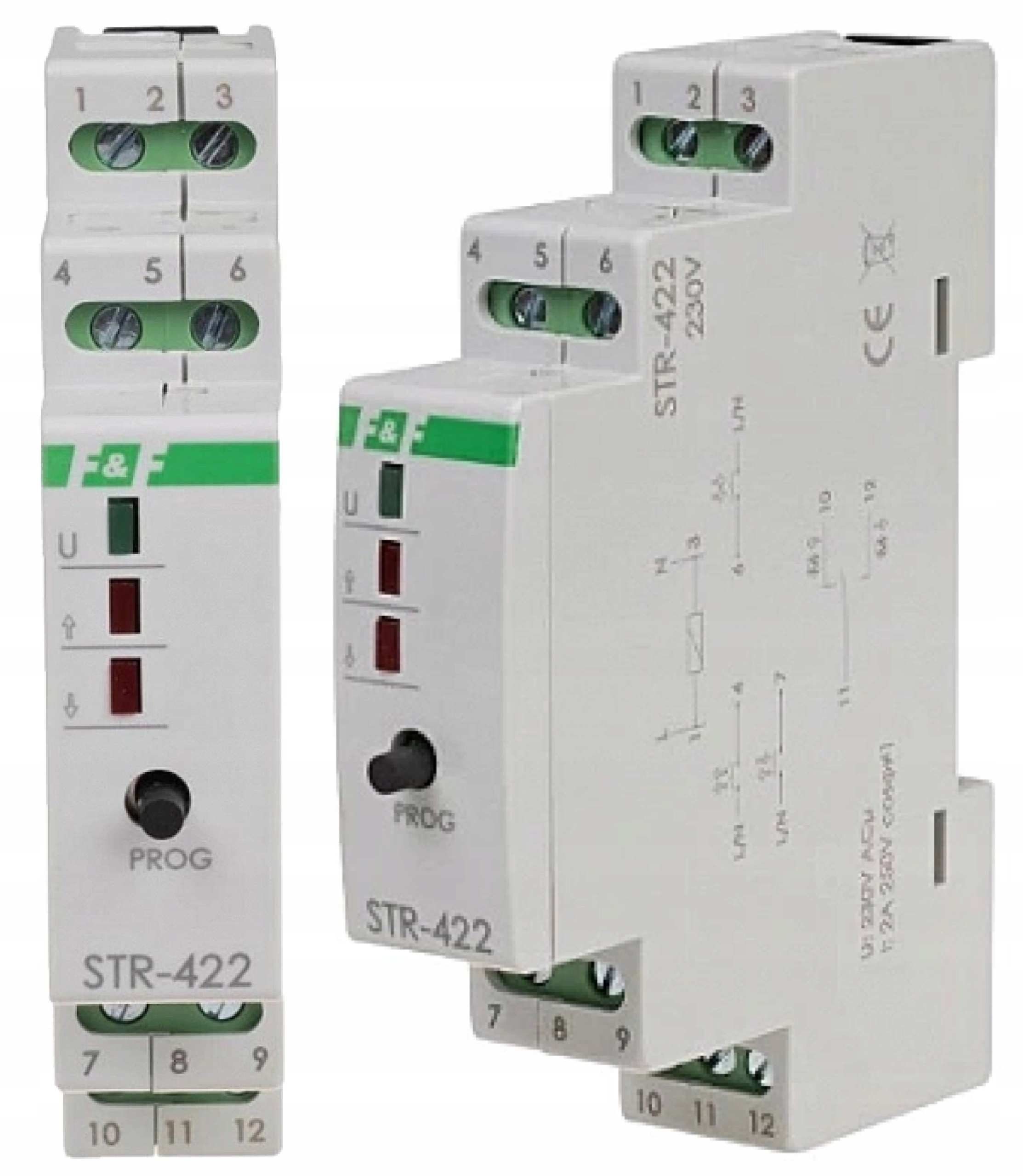

F&f Jednotlačítkový ovladač rolet STR-422

Popis produktu

F&F, Jednotlačítkový ovladač rolet, STR-422 - Kód produktu: STR-422 - Napájecí napětí: 230 V AC - Typ motoru: 230 V AC - Centrální ovládání: dvoutlačítkové - Místní ovládání: jednotlačítkové - Řídicí signál: L nebo N - Maximální proud ovládacího impulsu: 1 mA - Maximální zatěžovací proud AC-3: 1,5 A - Doba zapnutí – programovatelná: 0 s ÷ 10 min. - Výkonný prvek: relé - Připojení: šroubové svorky 2,5 mm² - Utahovací moment: 0,4 Nm - Spotřeba energie: 1 W - Pracovní teplota: -25 ÷ 50 °C - Rozměry: 1 modul (18 mm) - Montáž: na 35 mm lištu - Stupeň ochrany: IP20 Popis produktu - Jednotlačítkový ovladač rolet - Montáž na 35 mm lištu Ovladač rolet STR-422 je určen k ovládání rolet (nahoru a dolů) nebo jiných objektů (např. brány), poháněné jednofázovým elektromotorem střídavého proudu, pomocí momentálních spínačů (např. zvonkových). Ovladač rolet může fungovat jako samostatné zařízení (určené k otevírání/zavírání jedné rolety) a je také možné spojovat ovladače do skupin umožňujících centrální ovládání více rolet. Účinkuje Napájení ovladače rolet je signalizováno LED světlem zelené U. Zapnutí motoru rolety probíhá dočasným uvedením napětí (L nebo N) na jeden z ovládacích vstupů. Motor je zapnutý na předem naprogramovaný čas uživatelem, což umožňuje úplné zvednutí nebo spuštění rolety. Práce motoru a směr pohybu rolety jsou signalizovány svícením příslušné červené LED šipky nahoru nebo dolů. Je možné zastavit spuštěnou roletu na úrovni zvolené uživatelem (neúplné otevření nebo zavření rolety). Ovládací vstupy ovladače Místní ovládání – tlačítko připojené k svorce 7, ovládající jednu roletu. - nahoru (otevření) / dolů (zavření) Stisknutím místního tlačítka se roleta zapne v opačném směru než ta, která byla provedena naposledy (po spuštění ovladače k napájení první pohyb způsobí zavření rolety). Pokud je roleta již v pohybu, stisknutím tlačítka místního ovládání se roleta zastaví. Opětovným stisknutím místního tlačítka se roleta pohybuje v opačném směru. Centrální ovládání – společná skupina tlačítek pro více ovladačů (minimálně dva) připojená k svorkám 4 a 6 ovládající všechny rolety, které jsou součástí centrálního ovládacího systému. - všechny nahoru; - všechny dolů Stisknutím tlačítka centrálního ovládání se rolety zapnou v požadovaném směru. Pokud jedna z rolet již provádí pohyb ve stejném směru, bude pokračovat. V případě, že provádí pohyb v opačném směru, roleta se nejprve zastaví a poté se zapne ve směru vyplývajícím z příkazu uvedeného na centrální vstup. POZOR! Centrální ovládání umožňuje pouze zapnutí rolet pohybem ve zvoleném směru. Zastavení rolety nastane až po uplynutí naprogramovaného času nebo po stisknutí libovolného tlačítka místního ovládání.
