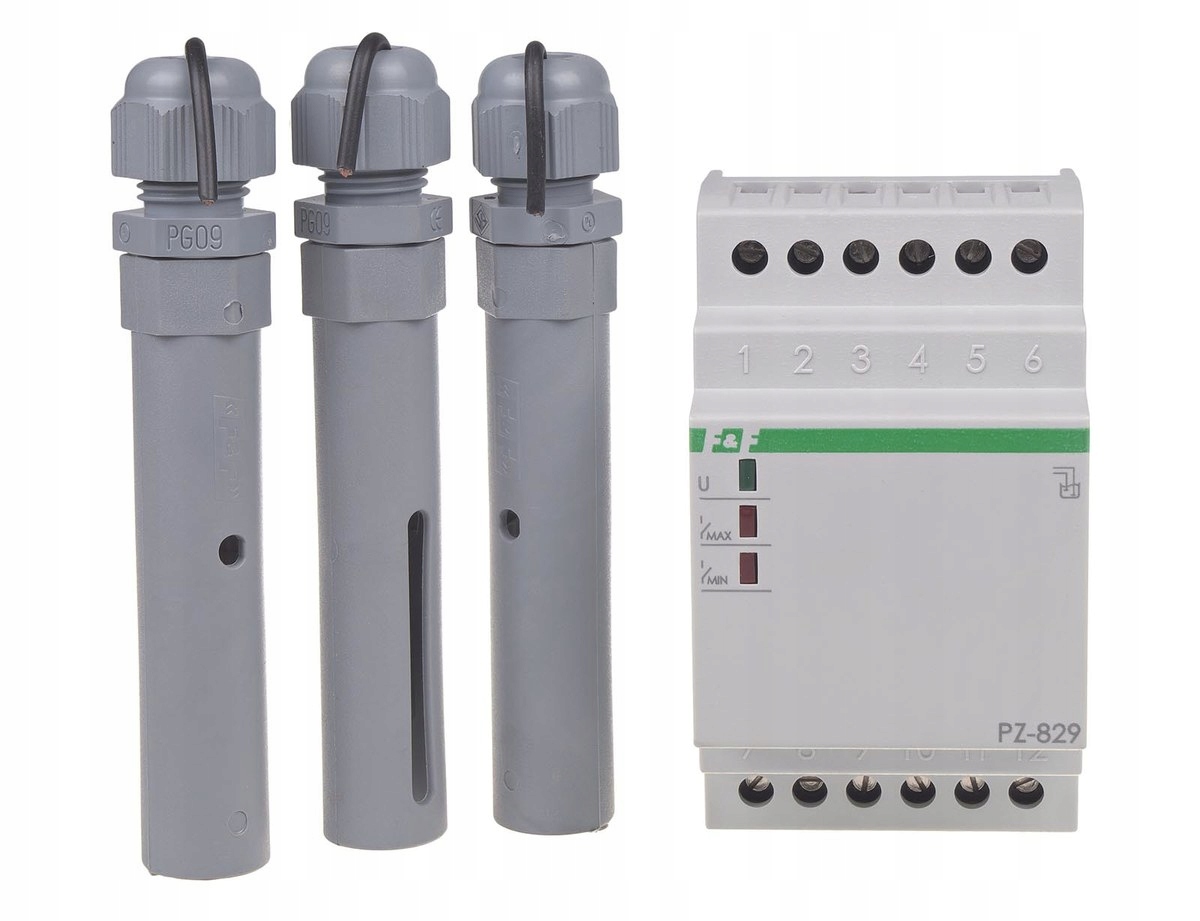

F&f Relé pro kontrolu hladiny kapaliny PZ-829

Popis produktu

F&F, Relé pro kontrolu hladiny kapaliny PZ-829 Technické údaje: - Kód produktu: PZ-829 - Napájecí napětí: 230 V AC - Výkonný prvek: 2 × relé - Maximální zatěžovací proud: 2 × 16 A - Konfigurace kontaktů: 2 × NO/NC - Oddělení kontaktu: ANO - Spolupráce s dešťovou vodou: NE - Napětí měřicích výstupů: 6 V - Typ zaplavovací sondy: 3 x PZ2 - Zpoždění přepínání kontaktu pro bod MIN: 1÷2 s - Zpoždění přepínání kontaktů pro bod MAX: max. 5 s - Svorky sond: oddělené od sítě transformátorem - Připojení: šroubové svorky 4,0 mm² - Utahovací moment: 0,5 Nm - Spotřeba energie: 1,1 W - Pracovní teplota: -25 ÷ 50 °C - Rozměry: 3 moduly (52,5 mm) - Montáž: na 35 mm lištu - Stupeň ochrany: IP20 Popis produktu - dvoustavový (min/max), - s továrním stálým nastavením citlivosti, - 3x sonda PZ 2. Relé PZ-829 detekují přítomnost vodivých kapalin elektrického proudu na úrovních montáže zaplavovacích sond. Udržují stavy minimum a maximum kontrolované kapaliny v rozsahu určeném uživatelem. Účinkuje Po poklesu hladiny kapaliny do stavu MIN (tj. rozevřené elektrody MIN a COM) kontakt MIN se přepne do polohy 11-12; kontakt MAX zůstává v poloze 8-9. Po dosažení stavu MAX (zhutněné elektrody MAX a COM) se kontakt relé MIN přepne do polohy 11-10 a kontakt MAX do polohy 8-7. Způsob připojení sond Elektrodové sondy (3 ks ) připojují se kabelem o maximální délce 100 m. Pozor! Svorky 4-5-6 jsou odděleny od sítě.
