F&f Přepínač fází PF-451

Popis produktu

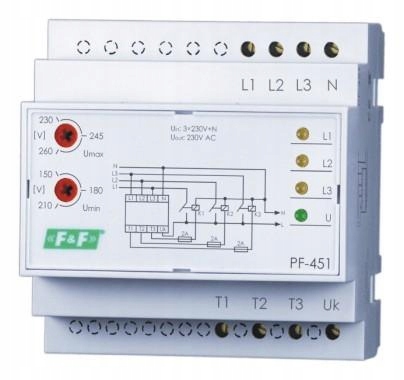

F&F, Fázový spínač PF-451 - Kód produktu: PF-451 - Napájecí napětí: 3×230 V+N - Spolupráce s generátory: NE - Maximální zatěžovací proud AC-1: 16 A - Minimální hodnota napětí L1, L2, L3: 190 V - Maximální hodnota napětí L1, L2, L3: 280 V - Výkonný prvek : relé - Výstupní napětí : 230 V AC - Chyba měření napětí: ±1% - Doba přepínání: 1,0÷1,5 s - Signalizace vstupního napětí: 3 x LED - Hystereze návratu napájení: 10 V - Připojení: šroubové svorky 4,0 mm² - Utahovací moment: 0,5 Nm - Spotřeba energie: ≤ 1 W - Pracovní teplota: -25 ÷ 50 °C - Rozměry: 3 moduly (52,5 mm) - Montáž: na 35 mm lištu - Stupeň ochrany: IP20 Pro spolupráci se stykači. Bez prioritní fáze. S nastavitelným spodním a horním prahem provozu. Automatický přepínač fází slouží k zachování kontinuity napájení jednofázového přijímače. Je účinný v případě zániku jedné z napájecích fází nebo poklesu parametrů pod normu. Použití automatického fázového spínače PF-451 Přepínač v přímém připojení slouží k napájení jednofázového obvodu, jehož zatížení nepřesahuje 16 A. Pro obvody s zatížením nad 16 A využijeme systém spínače a tři stykače s odpovídající zatížitelností. Funkce automatického fázového spínače PF-451 Na vstup spínače (L1, L2, L3, N) je přivedeno třífázové napětí (3×230 V+N). Na výstup spínače (T1, T2, T3) je směrováno jednofázové napětí (230 V AC). Jedná se o fázové napětí jedné z fází. Elektronický systém spínače kontroluje hodnoty napětí přiváděných fází. Fáze s správnými parametry je směrována na výstup. Pořadí přepínání fází není stanoveno. Na výstup je vždy směrována fáze s nejlepšími parametry. Po poklesu hodnot parametrů této fáze dochází k přepnutí na další dobrou fázi. Doba přepínání (objevení se napětí na výstupu) po výpadku aktuálně zapnuté fáze je od 0,5 do 0,8 s. Během této doby nejsou přijímače napájeny. Vstup Uk slouží k kontrole připojeného napětí. Systém umožňuje zapnutí pouze jedné fáze. To chrání před současným podáváním napětí dvou fází na výstup. Mohlo by to způsobit mezifázové zkraty. Také poškození stykače (např. Přerušení obvodu cívky nebo vyhoření pracovního kontaktu způsobí přepnutí přijímače na jinou fázi. I když je v dané fázi napětí správné. V případě trvalého zkratu kontaktů stykače systém nepřepne na jiný stykač, a to navzdory nesprávnému napětí v této fázi. Po zapnutí napájecího napětí (alespoň jedné fáze) po dobu 2 sekund systém zkouší správnost připojených napětí. Teprve po uplynutí této doby se fáze zapne na výstup. Přepínač má možnost nastavení spodního (150 V až 210 V) a horního (230 V až 260 V) prahu napětí, při kterém dojde k přepnutí. K optické signalizaci slouží LED diody: zelená-napájení; žlutá-zapnutá fáze na výstupu.
