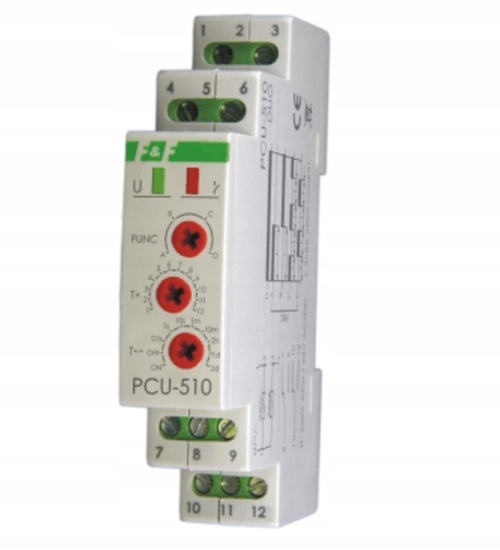

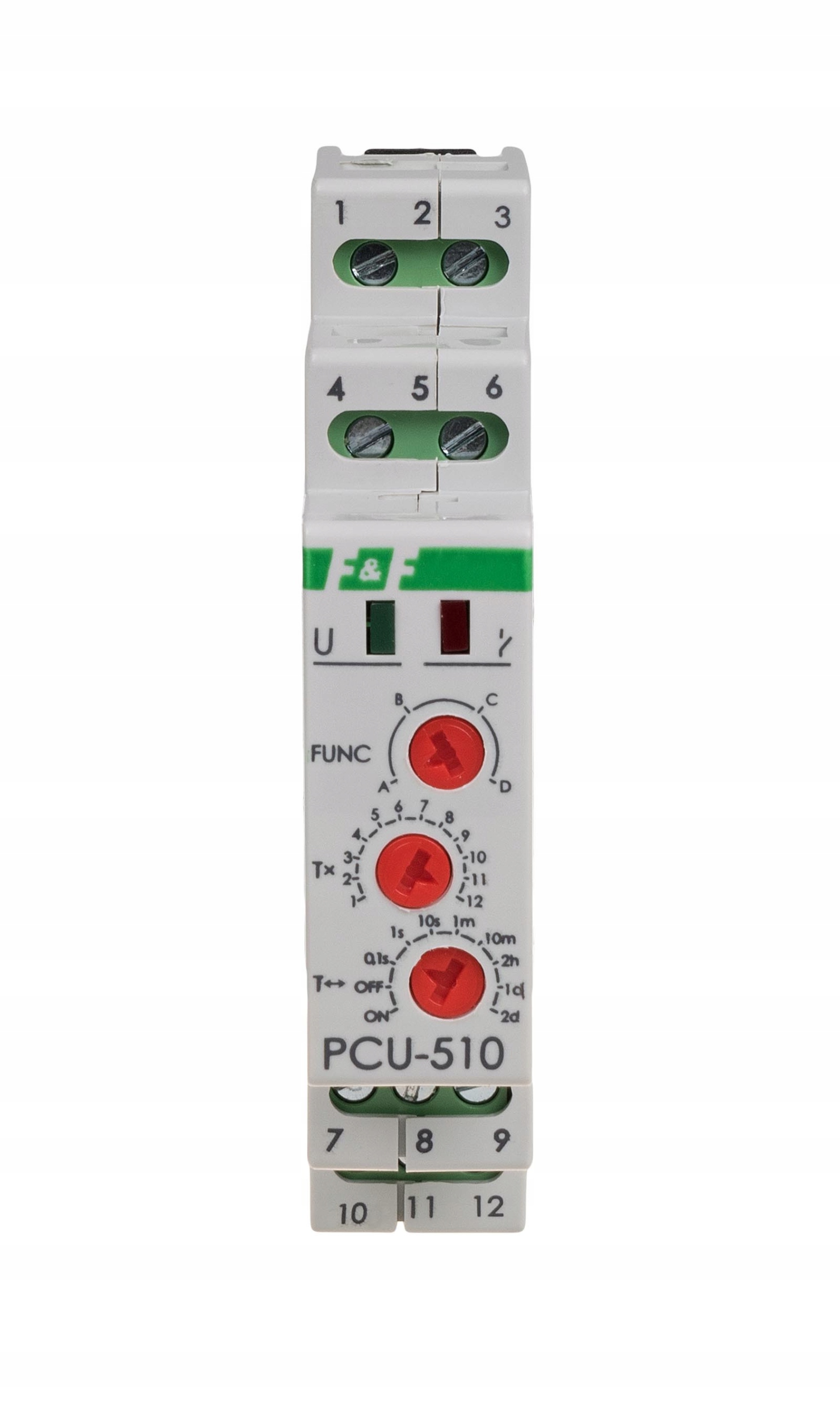

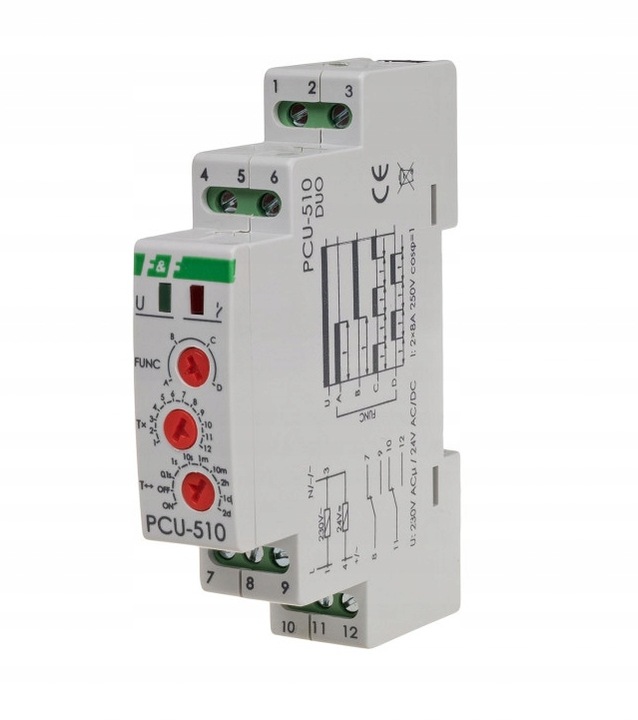

F&f Časové relé PCU-510 Duo

Popis produktu

F&F, Časový relé PCU-510 DUO - Kód produktu: PCS-516UNI - Napájecí napětí: 230 V AC / 24 V AC/DC - Režim provozu: opožděné vypnutí, opožděné zapnutí, cyklický provoz - Výkonný prvek: relé - Maximální zatěžovací proud: 2 × 8 A - Konfigurace kontaktů: 2 × NO/NC - Oddělení kontaktu: ANO - Zpoždění provozu: 50 ms - Signalizace stavu kontaktu: červená LED - Doba provozu – nastavitelná: 0,1 s ÷ 576 hodin - Signalizace napájení: LED zelená - Připojení: šroubové svorky 2,5 mm² - Utahovací moment: 0,4 Nm - Spotřeba energie: 0,8 W - Pracovní teplota: -25 ÷ 50 °C - Rozměry: 1 modul (18 mm) - Montáž: na 35 mm lištu - Stupeň ochrany: IP20 Funkce: opožděné vypnutí, opožděné zapnutí, cyklický provoz Napájecí napětí: 230 V AC / 24 V AC/DC Kontakt: 2P Montáž: na 35 mm lištu Časové relé slouží k časovému řízení v systémech průmyslové a domácí automatizace (např. větrání, vytápění, osvětlení, signalizace apod.). Funkce: * OPOŽDĚNÉ VYPNUTÍ (A) Do zapnutí relé zůstávají kontakty v pozicích 8-7 a 11-10. Po zadání napájecího napětí se kontakty přepnou do poloh 8-9 a 11-12 a dojde k odměření nastavené doby provozu. Po odměření času se kontakty vrátí do pozic 8-7 a 11-10. Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí. *ZPOŽDĚNÉ ZAPNUTÍ (B) Před a po zadání napájecího napětí zůstávají kontakty v položkách 8-7 a 11-10 a dochází k odměřování nastavené doby provozu. Po odměření času t dochází k přepnutí kontaktů do položek 8-9 a 11-12. Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí. *ZPOŽDĚNÉ VYPNUTÍ – CYKLICKY (C) Režim opožděného vypnutí je realizován cyklicky ve stejných intervalech nastavené doby provozu a přestávky. *ZPOŽDĚNÉ ZAPNUTÍ – CYKLICKY (D) Režim opožděného zapnutí je realizován cyklicky ve stejných intervalech nastavené pracovní doby a přestávky.
