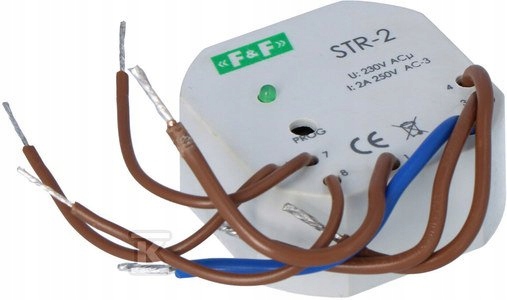

Jednotlačítkový ovladač rolet STR-2

Popis produktu

Jednotlačítkový ovladač rolet STR-2 Jednotlačítkový Pro podomítkovou krabici Ø60. Určení: Ovladač STR-2 je určen k ovládání rolet (nahoru a dolů) nebo jiných objektů (např. brány) poháněné jednofázovým elektromotorem střídavého proudu pomocí momentálních spínačů (např. zvonkových). Ovladač může fungovat jako samostatné zařízení (určené k otevírání/zavírání jedné rolety) a je také možné kombinovat ovladače do skupin umožňujících centrální ovládání více rolet. Účinnost: Napájení ovladače je signalizováno zeleným LED osvětlením. Zapnutí motoru rolety probíhá dočasným uvedením napětí (L nebo N) na jeden z ovládacích vstupů. Motor je zapnutý na předem naprogramovaný čas uživatelem, což umožňuje úplné zvednutí nebo spuštění rolety. Je možné zastavit spuštěnou roletu na úrovni zvolené uživatelem (neúplné otevření nebo zavření rolety). Ovládací vstupy ovladače: Místní ovládání – tlačítko připojené k svorce 5, ovládající jednu roletu. - nahoru (otevření); dolů (zavření) Stisknutím místního tlačítka se roleta zapne v opačném směru než ta, která byla provedena naposledy (po spuštění ovladače k napájení první pohyb způsobí zavření rolety). Pokud je roleta již v pohybu, stisknutím tlačítka místního ovládání se roleta zastaví. Opětovným stisknutím místního tlačítka se roleta pohybuje v opačném směru. Centrální ovládání – společná skupina tlačítek pro více ovladačů (minimálně dva) připojená k svorkám 7 a 8 ovládající všechny rolety v centrálním ovládacím systému. - všechny nahoru; - všechny dolů Stisknutím tlačítka centrálního ovládání se rolety zapnou v požadovaném směru. Pokud jedna z rolet již provádí pohyb ve stejném směru, bude pokračovat. Pokud provádí pohyb v opačném směru, roleta se nejprve zastaví a poté se zapne ve směru vyplývajícím z příkazu uvedeného na centrální vstup. Centrální ovládání umožňuje pouze zapnutí rolet pohybem ve zvoleném směru. Zastavení rolety nastane až po uplynutí naprogramovaného času nebo po stisknutí libovolného tlačítka místního ovládání. Technické údaje: - napájení 230 V AC - zatěžovací proud AC-3 < 2A - proud ovládacího impulsu pro L/N < 1 mA - doba zapnutí – programovatelný 0sek÷10min - LED signalizace napájení / programování zelená - příkon 1 W - pracovní teplota -25÷50°C - signální přípojka 4×DY 1mm², l=10cm - napájecí zdroj 4×DY 1,5 mm², l = 10 cm - rozměry Ø55, h=22 mm - montáž do podomítkové krabice Ø60
