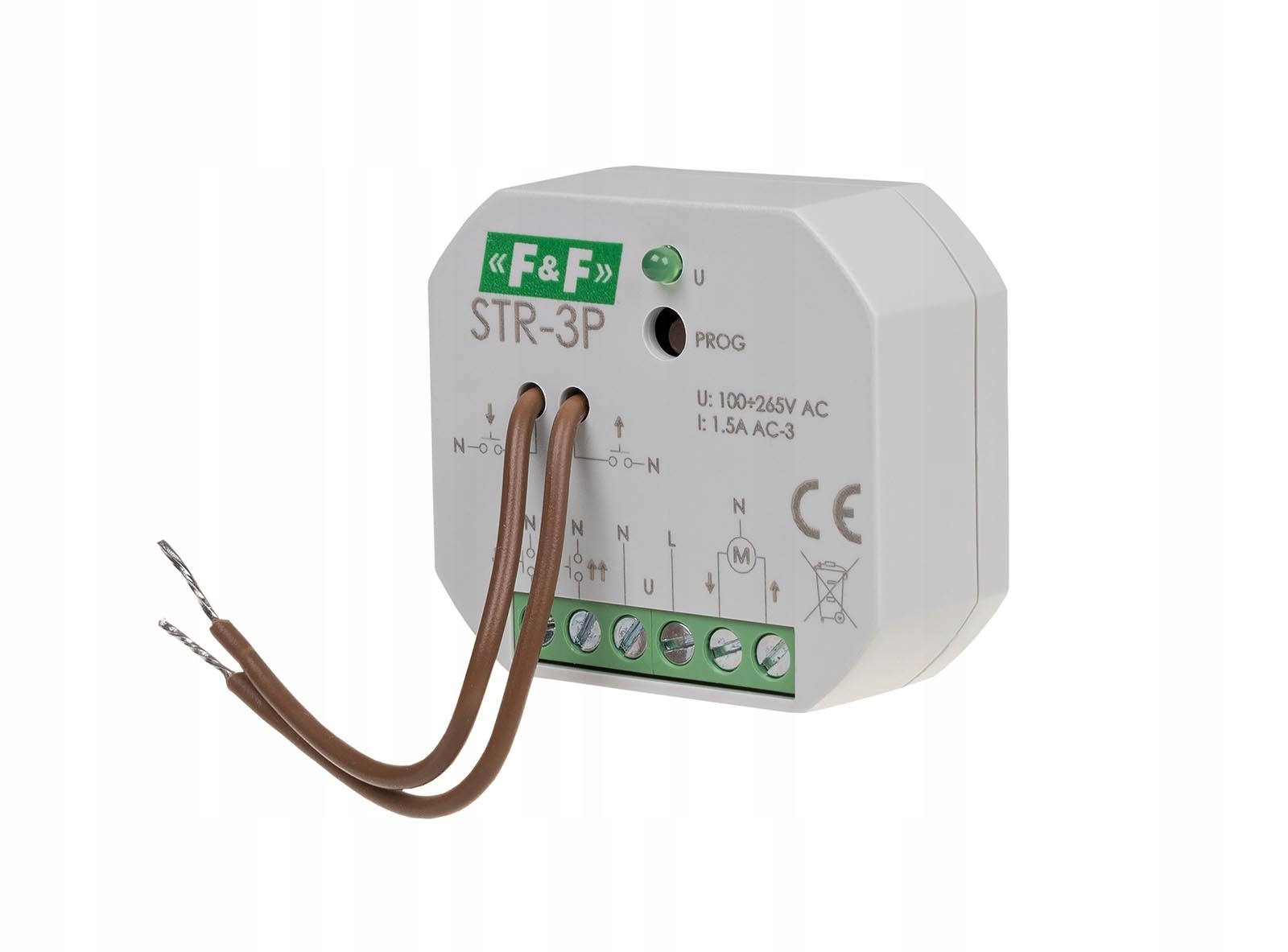

Univerzální ovladač rolet STR-3P

Popis produktu

Univerzální ovladač rolet STR-3P Pro pohony 230 V. Pro podomítkovou krabici Ø60. - místní a centrální ovládání - univerzální jednotlačítkové nebo dvoutlačítkové ovládání - podpora pohonů 230 V - funkce blokování - Trvalý signál na vstupu Centrální Dolní znemožňuje ovládání všech tlačítek až do okamžiku snímání signálu - spolupráce s externími senzory deště a větru a s ústřednami alarmu - paměť směru pro lokální a centrální ovládání Pokud ovladač splní příkaz Centrální horní část, další stisknutí místního tlačítka spustí roletu dolů - asynchronní start: doba zapnutí rolety v centrálním ovládání je náhodně zpožděna (maximálně o 1 s), aby se minimalizoval proudový ráz v síti v případě současného spuštění více pohonů - nízká spotřeba energie v pohotovostním režimu (< 0,15 W) - široký rozsah napájecího napětí 100÷264 V AC Účinkuje Ovladač může fungovat jako samostatné zařízení (určené k otevírání/zavírání jedné rolety) a je také možné spojovat ovladače do skupin, což umožňuje centrální ovládání více rolet. Napájení ovladače je signalizováno zeleným LED osvětlením. Zapnutí motoru rolety se provádí dočasným podáním signálu N na jeden z ovládacích vstupů. Motor se zapíná na naprogramovaný čas uživatelem, což umožňuje úplné zvednutí nebo spuštění rolety. Je možné zastavit spuštěnou roletu na úrovni zvolené uživatelem (neúplné otevření nebo zavření rolety). Ovládání Ovládací vstupy ovladače jsou rozděleny do dvou skupin: lokální ovládání a centrální ovládání. Místní ovládání V závislosti na způsobu připojení může ovladač pracovat v režimu jednoho nebo dvou lokálních tlačítek. DVĚ LOKÁLNÍ TLAČÍTKA Každý směr pohybu má vlastní místní tlačítko. Krátkým stisknutím tlačítka (< 0.5 s) se roleta zapne v požadovaném směru po naprogramovanou dobu. Pokud je roleta v okamžiku stisknutí tlačítka již v pohybu, dojde k jejímu zastavení. Dlouhým stisknutím tlačítka (>0.5 s) se roleta zapne pohybem v zadaném směru po celou dobu, kdy je tlačítko stisknuto (funkce umožňuje např. regulace sklonu lamel). JEDNO MÍSTNÍ TLAČÍTKO Vstup místního ovládání Dolní část je trvale připojena k lince N. K místnímu ovládacímu vstupu Hora je připojeno tlačítko, které střídavě zapíná roletu pro práci na jedné nebo druhé straně. Krátkým stisknutím tlačítka (< 0.5 s) se roleta zapne na naprogramovaný čas. Pokud je roleta v okamžiku stisknutí tlačítka již v pohybu, dojde k jejímu zastavení. Dlouhým stisknutím tlačítka (>0.5 s) se roleta zapne a zapne se roleta po dobu, kdy je tlačítko stisknuto. Každé další stisknutí tlačítka spustí roletu v opačném směru než předchozí. Centrální ovládání Ovladač vždy spolupracuje se dvěma vstupy centrálního ovládání. Centrální ovládání umožňuje zapnout rolety pouze ve zvoleném směru. Zastavení rolety nastane až po uplynutí naprogramovaného času nebo po stisknutí libovolného tlačítka místního ovládání. Pokud je během provádění příkazu k centrálnímu ovládání vydán centrální příkaz s opačným směrem, dojde nejprve k zastavení rolety a poté po přestávce 1.5 s bude motor spuštěn do provozu v opačném směru. Doba zapnutí rolety v centrálním ovládání může být náhodně zpožděna (maximálně o 1 s) – to slouží k minimalizaci proudového úrazu v síti v případě současného spuštění více ovladačů. Tlačítko Centrální – Dolní část má dodatečnou funkci umožňující zavření a zablokování rolety v zavřené poloze. Pokud je tlačítko Centrální dolů stisknuto a ponecháno v poloze ON, ovladač zavře roletu a nedovolí její otevření, dokud nebude tlačítko Centrální – Dolní (ovládání ostatních vstupů pak bude zablokováno). Tato funkce umožňuje zablokování rolet v případě, např.: vyzbrojení alarmu, detekce dešťových srážek (po použití dodatečného dešťového senzoru STR-R) nebo příliš silného větru (po použití dodatečného větrného senzoru STR-W). Technické údaje: - napájení 100÷265 V / 50-60 Hz - kontakt (AC-1) 8A / 250V - max. zatížení (AC-3) 320 W (1.5 A) - spotřeba energie: pohotovostní režim < 0,15 W; provoz < 0,6 W - ovládání úrovně neutrální linie N - doba zapnutí – programovatelná od 1 s do 15 min. - provozní teplota (bez kondenzace páry) – 15÷50 °C - LED signalizace napájení a programování zelená - přípojka šroubové svorky 2,5 mm² - utahovací moment 0,4 Nm - centrální ovládací přípojka 2× DY 1 mm² / l=10 mm - rozměry 43x48x20 mm - stupeň krytí IP20
