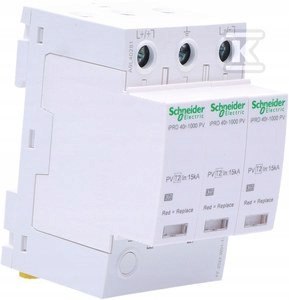

Omezovač přepětí Schneider Electric 1000 V IP20 65000 A

Popis produktu

Schneider Electric Omezovač přepětí Acti9 iPRD-DC40r-T2-3-1000 3-pólový Typ2 65 kA s kontaktem, A9L40281 Základní parametry - Řada produktů: iPRDDC - napětí otevřeného obvodu [Uoc] : 833 V - typ ochranného krytu: elektrická rozvodná síť - Popis pólů: 2P - Typ výrobku nebo komponenty: přepěťová ochrana s kazetou na zástrčku - typ výstupu: kontakt (beznapěťový) - Název produktu: Acti 9 iPRD PVDC - zkrácený název zařízení: iPRD PVDC - řada produktů: Acti 9 - sada signálních kontaktů: 1 SD (1 Z/O) Doplňkové parametry - technologie ochrany proti přehřátí: MOV - výška: 85 mm - třída ochrany proti přepólování: typ 2 - způsob montáže: zacvakávací - místní signalizace: bílá/červená značka - přípojky svorky: tunelová svorka 2.525 mm² tuhá - přípojky svorek: tunelová svorka 2.516 mm² flexibilní - přípojky svorek: tunelová svorka 2.516 mm² flexibilní s dutinkou - montážní základna: DIN lišta - doba odezvy: < = 25 ns - Napěťová úroveň ochrany [Up]: společný režim < 3.9 kV typ 2 L+/PE - Napěťová úroveň ochrany [Up]: společný režim < 3.9 kV typ 2 L/PE - Napěťová úroveň ochrany [Up]: diferenciální režim < 3.9 kV typ 2 L+/L - jmenovitý vybíjecí proud: 15 kA - šířka v modulech 9 mm: 6 - Kód shody: iPRDDC 40r 1000PV - [Ue] jmenovité spínací napětí: 1000 V + / 10 % stejnosměrný proud (DC) - barva: bílá (RAL 9003) - Šířka: 54 mm - napětí signalizačního obvodu: AC: 250 V 50/60 Hz - hloubka: 69 mm - Utahovací moment: 3.53.5 N.m - největší trvalé provozní napětí [Uc]: diferenciální režim: 1000 V L+/L - největší trvalé provozní napětí [Uc]: společný režim: 1000 V L+/PE - největší trvalé provozní napětí [Uc]: společný režim: 1000 V L/PE - největší vybíjecí proud: 40 kA - Hmotnost výrobku: 400 g - délka odizolovaného úseku: 14 mm - signalizační výstupní proud: 0,25 A Pracovní prostředí - stupeň ochrany IK: IK03 - okolní teplota pro provoz zařízení: 2560 °C - Okolní teplota pro skladování: 4085 °C - relativní vlhkost: 595 % - Normy: EN 5053911:2013 - Normy: UTE C 6174051 - stupeň ochrany IP: na předním panelu: IP40 - stupeň krytí IP: na svorce: IP20 - pracovní výška (v metrech nad mořem): 2000 m Schneider Electric Omezovač přepětí iPRD-DC40r-T2-3-1000 3-pólový Typ2 65kA s kontaktem, referenční číslo A9L40281: - chrání instalace v obytných a malých komerčních budovách před účinky přímého bleskového výboje a před spojovacími přepětími - omezovač typu 2. - maximální vybíjecí proud Imax je 40 kA - jmenovitý vybíjecí proud In je 15 kA - je vybaven indikátorem signalizujícím poškození vložky - vložky jsou výsuvné, což umožňuje jejich rychlou výměnu - dálková signalizace poškození je možná díky zabudovanému pomocnému kontaktu - je možné ho použít v uzemňovacích systémech TT a TN-S díky vhodné konstrukci, kterou tvoří jiskřiště sčítající v dráze N-PE a varistory v kolejích L-N Modulární zařízení Acti 9 Schneider Electric stanovuje nejvyšší standardy v oblasti bezpečnosti elektrických instalací a možností signalizace a ovládání pomocí komunikačních systémů. Modulární zařízení Acti 9 zajišťuje bezpečnost při údržbě zařízení po celou dobu jeho životnosti. Systémy modulárních přístrojů Acti 9 byly navrženy tak, aby minimalizovaly dobu odstávky a zabránily nechtěnému uvolnění. Modulární zařízení Acti 9 zjednodušuje konečné rozdělení energie v budovách a průmyslových závodech. Vzhledem k tomu, že se objevují nové standardy instalace nebo změny požadavků na budovy, lze modulární zařízení Acti 9 snadno rozšířit. Jedná se o flexibilní a otevřený systém, jehož komplexní a integrované prvky mohou komunikovat s jakýmkoli systémem správy budov. Zařízení Acti9 zaručuje naprostou bezpečnost při obsluze díky systému VisiSafe .
