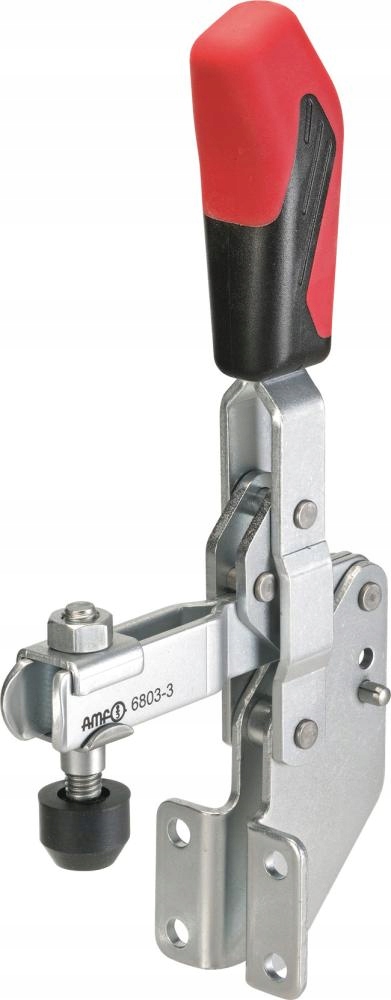

Rychloupínací přítlak vertikální 6803 velikost 2 Amf

Popis produktu

Rychloupínací přítlak vertikální 6803 velikost 2 AMF Vertikální rychloupínací přítlak s úhlovou patkou Provedení: rychloupínací vertikální přítlak s otevřeným přítlačným ramenem a úhlovou nohou. Pozinkovaný a pasivovaný. Nýty z nerezové oceli se pohybují v tvrzených ložiskových pouzdrech, ale vzhledem k prostorovým omezením se to netýká velikosti 1. Mazané ložiskové body Ergonomická rukojeť odolná vůči olejům, s velkou plochou přilnutí k ruce, s měkkými komponenty. Bezpečný upínací prvek s ochranou prstů Ochrana proti ztrátě přítlačného šroubu na konci přítlačného ramene. Použití: pro boční montáž. Dodávka: vertikální svorka s tepelně vylepšeným, pozinkovaným přítlačným šroubem. Technické údaje - Velikost: 2 - F1: 1 kN - F2: 1,2 kN - Přítlačný šroub: M6 x 35 - Hmotnost: 220 g - A: 6 - B: 41 - C: 20 - D: 6,1 - E: 25 - F: 6 - H: 60 - H1: 167 - HW min.: 8 - HW max.: 15,5 - A: 12 - K: 6 - L1: 77 - L2: 90 - M: 25,5 - N: 37 - O: 5 - P: 32 - alfa: 105° - alfa*: 60° - Rozšíření dlouhého popisu: k dispozici také v provedení z z nerezové oceli. Alpha*: *: Úhel otevření lze zvýšit zatlačením opěrného kolíku. - Označení: W341 Logistické údaje - Hmotnost: 0.235 kg - Délka: 165.0 mm - Šířka: 90.0 mm - Výška: 40.0 mm - Objem: 0.594 dm3 - Rozsah dodávky: 1 kus - Vnitřní číslo: 8239380020 - Číslo výrobku Dodavatelé: 8239380020 Č.: 72H_DRS_A1-90324 EAN: 4020772090326
