Strojní výstružník Nc Wn Hsse 5,40 mm Format

Popis produktu

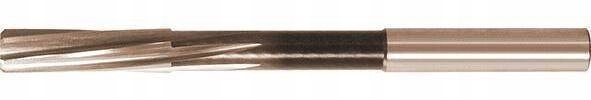

Strojní výstružník NC WN HSSE 5,40 mm FORMAT
Strojní výstružník NC
Provedení: Centrování do průměru 3,7 mm oboustranné s plným vrcholem 90°, nad tuto hodnotu s vnitřním centrováním, s rovnou stopkou pro upínání do normalizovaných hydraulických nebo přesných kleštinových upínačů. Úzká tolerance stopky zajišťuje výrazně vyšší přesnost upnutí.
Výrobní tolerance pro výstružníky:
– – plné průměry i 1/10 mm rozměru H7,
– – 1/100 rozměru od průměru 1,01 do 5,03 mm 0,000/+0,004 mm, nad průměr 5,03 mm 0,000/+0,005 mm.
Použití: Pro vystružování průchozích otvorů. Díky krátkému náběhu (od 3,8 mm) je podmíněně vhodný i pro vystružování neprůchozích otvorů.
Technické údaje
- Jmenovitý Ø: 5,4 mm
- Délka řezné části: 26 mm
- Celková délka: 93 mm
- Ø stopky h6: 6 mm
- Značka: FORMAT
- Ocel < 700 N/mm2: 14
- Ocel < 1000 N/mm2: 12
- Ocel < 1400 N/mm2: 8
- INOX ferit./martenz.: 6
- INOX austenit.: 5
- INOX duplex: 4
- Litina GG/GTS: 10
- Litina GGG: 8
- Titan > 850 N/mm2: 4
- Hliník < 8% křemíku: 20
- Hliník > 8% křemíku: 18
- Povlak: nepovlakované
- WGNr.: W144
Logistické údaje
- Hmotnost: 0.02 kg
- Délka: 16.0 mm
- Šířka: 94.0 mm
- Výška: 16.0 mm
- Objem: 0.024 dm3
- Číslo zboží dodavatele: 8215450540
- Rozsah dodávky: 1 kus
Č. katalogové: 72H_DRS_A6-4317784355483
EAN: 4317784355483
