Shelly Wave Pro 1PM Z-Wave Din 16A Měření energie

Popis produktu

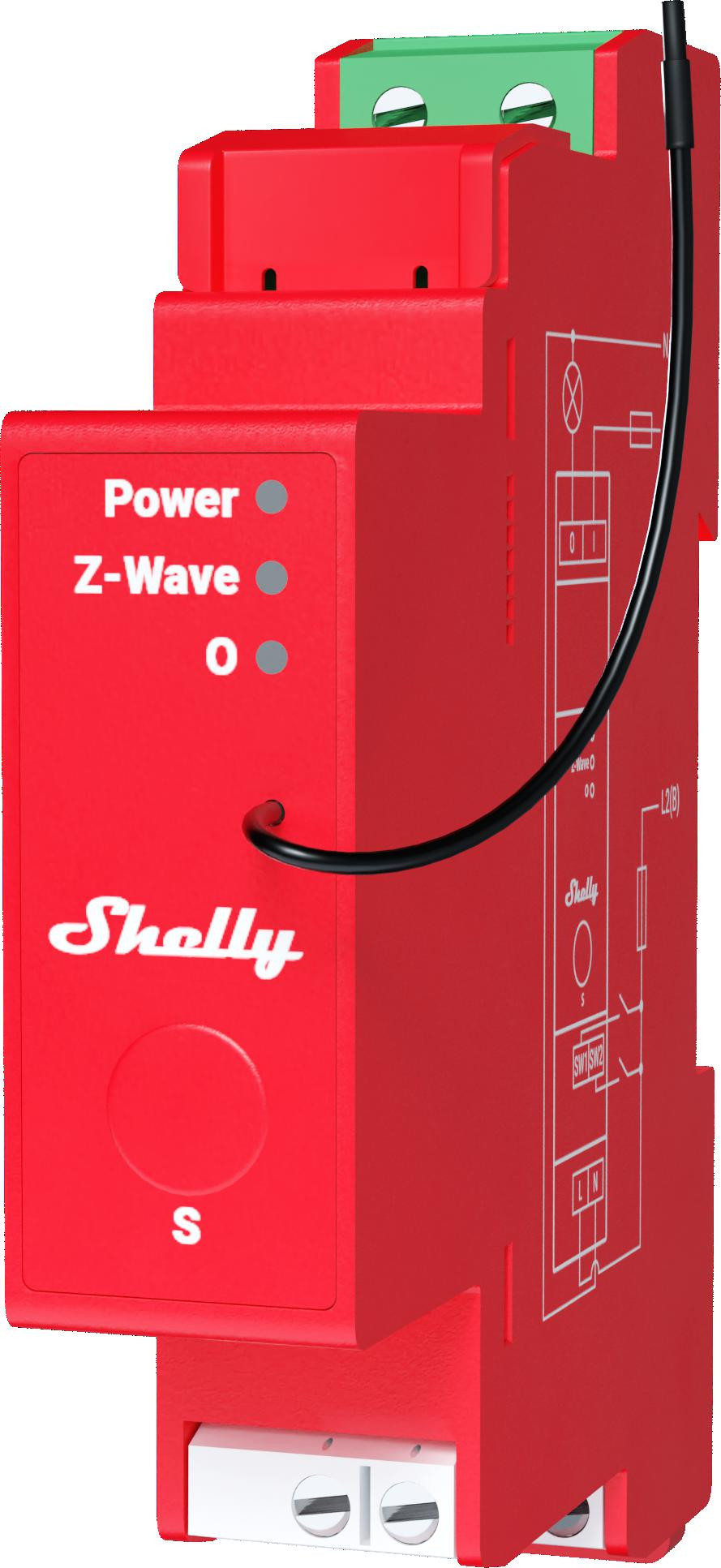

Shelly Wave Pro 1PM – relé Z-Wave DIN 16A s měřením energie
Wave Pro 1PM je jednokanálový Z-Wave relé pro montáž na DIN lištu , který umožňuje vzdálené zapínání a vypínání jednoho elektrického obvodu a zároveň měření spotřeby energie (výkon ve W a energie v kWh). Toto zařízení je navrženo typicky pro rozvaděč – montujete ho vedle bezpečnostních prvků a ovládání máte k dispozici jak z fyzického spínače, tak ze systému chytré domácnosti.
V praxi se hodí pro ovládání osvětlení, zásuvek, ventilátoru, topného tělesa nebo jiného přijímače do 16 A. SW vstup umožňuje připojení klasického bistabilního spínače nebo monostabilního tlačítka a způsob fungování vstupu je konfigurován v parametrech zařízení.
Důležité před nákupem: toto zařízení pracuje výhradně s technologií Z-Wave (868,4 MHz) a vyžaduje centrálu Z-Wave (gateway). Nepřipojuje se přímo k Wi-Fi a nefunguje samostatně bez ovladače.
Navíc má zabudované bezpečnostní prvky – v případě přehřátí, přetížení nebo příliš vysokého napětí automaticky odpojí obvod a odešle zprávu do ústředny, což zvyšuje bezpečnost instalace.
Nejdůležitější informace:
- Z-Wave komunikace 868,4 MHz – vyžaduje Z-Wave bránu (nefunguje přes Wi-Fi)
- Montáž na DIN lištu – určeno pro rozvaděče (94 × 19 × 69 mm)
- 1 kanál 16 A / 240 V AC – ovládání jednoho obvodu
- Měření energie v reálném čase – hlásí W, kWh, V a A do ústředny
- Konfigurovatelný vstup SW1 – ovládání bistabilního spínače nebo tlačítka
- Režim relé NO/NC – výběr typu kontaktu v parametrech
- Auto ON / Auto OFF – automatické zapnutí a vypnutí s časovačem
- Obnovení stavu po výpadku napájení – volitelné v nastavení
- Ochrana proti přehřátí, přetížení a přepětí – automatické vypnutí obvodu
- Security 2 (S2) s šifrováním AES-128 – bezpečná Z-Wave komunikace
- Funkce opakovače Z-Wave – zesiluje signál v síti
Dálkové ovládání a kompaktní velikost
Wave Pro 1PM umožňuje dálkové ovládání obvodu přes centrálu Z-Wave a přitom má kompaktní rozměry 94 × 19 × 69 mm. Šířka 19 mm znamená, že zabírá velmi málo místa na DIN liště , takže se bez problémů vejde do rozvaděče i při větším počtu modulů.
Schéma připojení
Wave Pro 1PM je napájen napětím 110–240 V AC a díky montáži na DIN lištu je určen pro instalaci do rozvaděče. Fáze je přiváděna do svorky I a z výstupu O (O1) dále do přijímače, např. osvětlení nebo jiného zařízení do 16 A. Neutrální kabel se připojuje přímo k přijímači.
Vstup SW1 umožňuje připojit klasický vypínač nebo tlačítko k místnímu ovládání a typ vstupu lze přizpůsobit v nastavení. Navíc může relé pracovat v režimu NO nebo NC , což usnadňuje přizpůsobení logiky provozu konkrétní instalaci.
Místní a dálkové ovládání
Wave Pro 1PM lze ovládat jak z Z-Wave ústředny, tak i lokálně – z připojeného vypínače nebo tlačítka. Každá změna stavu (z aplikace nebo ze vstupu SW1) může být hlášena do systému a využita v automatizaci.
Vstup SW1 lze nakonfigurovat jako monostabilní tlačítko nebo bistabilní přepínač a zařízení reaguje podle nastavené logiky. Navíc jsou podporovány Z-Wave asociace , což umožňuje ovládat další zařízení přímo – bez účasti ústředny.
Měření energie
Zařízení měří okamžitý výkon (W), spotřebu energie (kWh) a také hlásí napětí (V) a proud (A) do ústředny. Frekvence hlášení a práh změny výkonu lze nastavit v parametrech, takže přesnost monitorování přizpůsobíte možnostem své sítě Z-Wave.
Toto řešení umožňuje kontrolovat spotřebu energie konkrétních obvodů a reagovat například na neobvyklé zvýšení spotřeby energie.
Z-Wave komunikace
Shelly Wave 1PM Pro komunikuje pomocí technologie Z-Wave, která je navržena speciálně pro stabilní a bezpečné systémy chytré domácnosti. Zařízení funguje jako součást sítě mesh, takže může přenášet signál dále (opakovač) a zlepšovat dosah celé instalace. Podpora moderních bezpečnostních mechanismů S2 zajišťuje šifrovanou komunikaci s bránou a místní práce zajišťuje, že ovládání a automatizace jsou realizovány přímo v systému bez závislosti na cloudu.
Díky kompatibilitě s certifikovanými Z-Wave bránami lze Shelly Wave 1PM snadno integrovat do stávající instalace a využít je v jednoduchých i rozsáhlých scénářích automatizace.
Technické údaje
- Model: Wave Pro 1PM
- EU kód: QPSW-0A1P16EU
- Napájení: 110–240 V AC, 50/60 Hz
- Spotřeba vlastní energie: < 0,3 W
- Maximální spínací napětí: 240 V AC
- Maximální spínací proud: 16 A
- Měření energie: ano (W, kWh, V, A)
- Komunikace: Z-Wave 868,4 MHz
- Dosah: až 40 m v interiéru (v
