Rychloupínací přítlak horizontální 6830 Esd velikost 2 Amf

Popis produktu

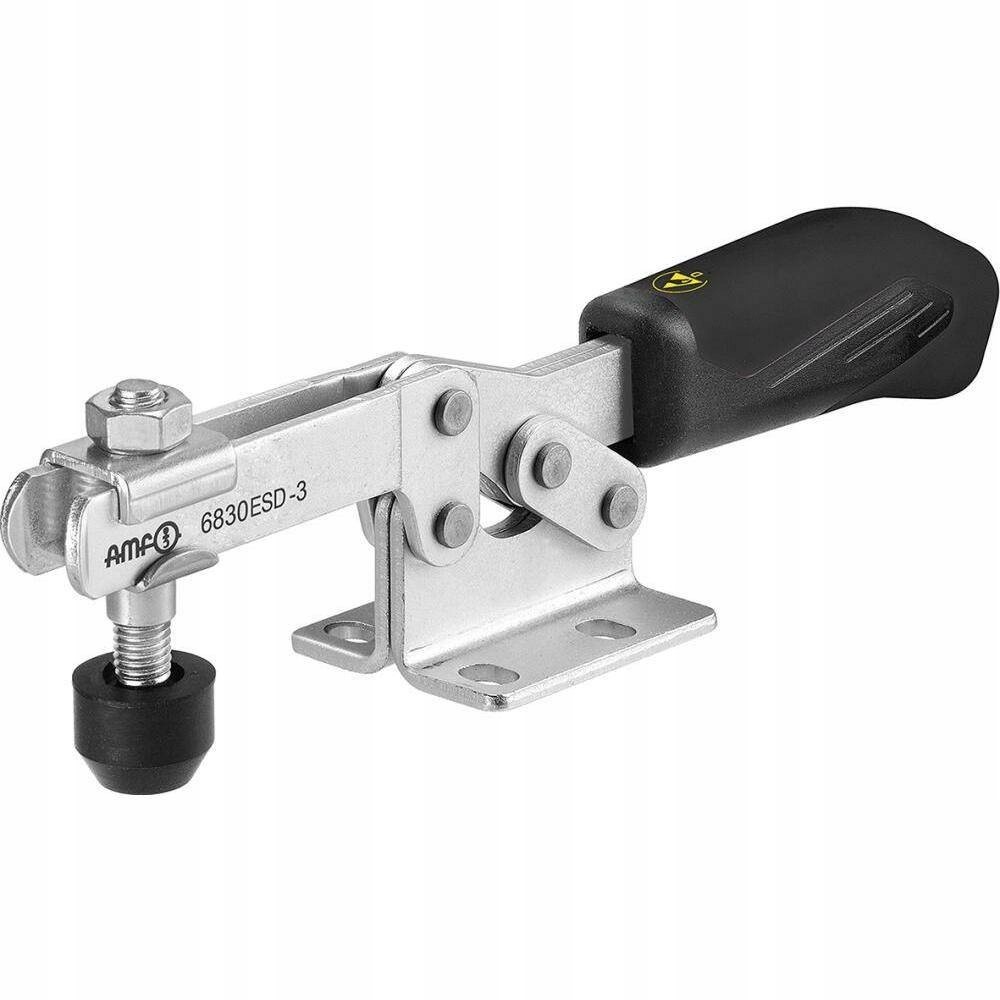

Rychloupínací přítlak horizontální 6830 ESD velikost 2 AMF
Horizontální rychloupínací přítlak ESD
Provedení: s ochranným krytem a rukojetí z materiálu odvádějícího elektrostatický náboj. Rychloupínací vertikální přítlak s otevřeným přítlačným ramenem a vodorovnou patkou. Pozinkovaný a pasivovaný. Nýty z nerezové oceli, které se ve velikostech 2 a 3 pohybují v difúzně tvrzených ložiskových pouzdrech.
Mazané ložiskové body Ergonomická rukojeť odolná vůči olejům, s velkou plochou přilnutí k ruce, s měkkými komponenty. Bezpečný upínací prvek s ochranou prstů a ochranou proti ztrátě přítlačného šroubu na konci upevňovacího ramene.
Použití: Vertikální svorka ESD byla vyvinuta speciálně pro použití v ochranných zónách ESD (EPA -elektrostaticky chráněná oblast) při práci na elektrostaticky citlivých prvcích, součástech nebo zařízeních podle normy DIN EN 61340-5-1.
Upozornění: přítlak ESD není izolován. Není vhodný pro práce na prvcích umístěných pod napětím.
Dodávka: Vertikální rychloupínací přítlak s tepelně vylepšenou, pozinkovanou přítlačnou šroubem.
Technické údaje
- Velikost: 2
- F1: 1 kN
- F2: 1,2 kN
- Přítlačný šroub: M6 x 35
- Hmotnost: 185 g
- A: 6
- B: 64
- C: 26
- D: 5,6
- E: 32
- F: 16
- H: 24
- H1: 45
- HW min.: -1,5
- HW max.: 5
- I: 13,2
- K: 6
- L1: 162
- M: 19,5–29,5
- M 1: 28,5
- N: 42
- P: 38
- alfa: 90°
- Označení: W341
Logistické údaje
- Hmotnost: 0.19 kg
- Délka: 140.0 mm
- Šířka: 100.0 mm
- Výška: 45.0 mm
- Objem: 0.63 dm3
- Číslo výrobku Dodavatelé: 8238140020
- Rozsah dodávky: 1 kus
Č.: 72H_DRS_A1-562490
EAN: 4020772023942
