Shelly Pro Dual Cover Pm Din Dvojitý ovladač WiFi Lan rolet 2x16A LCD

Popis produktu

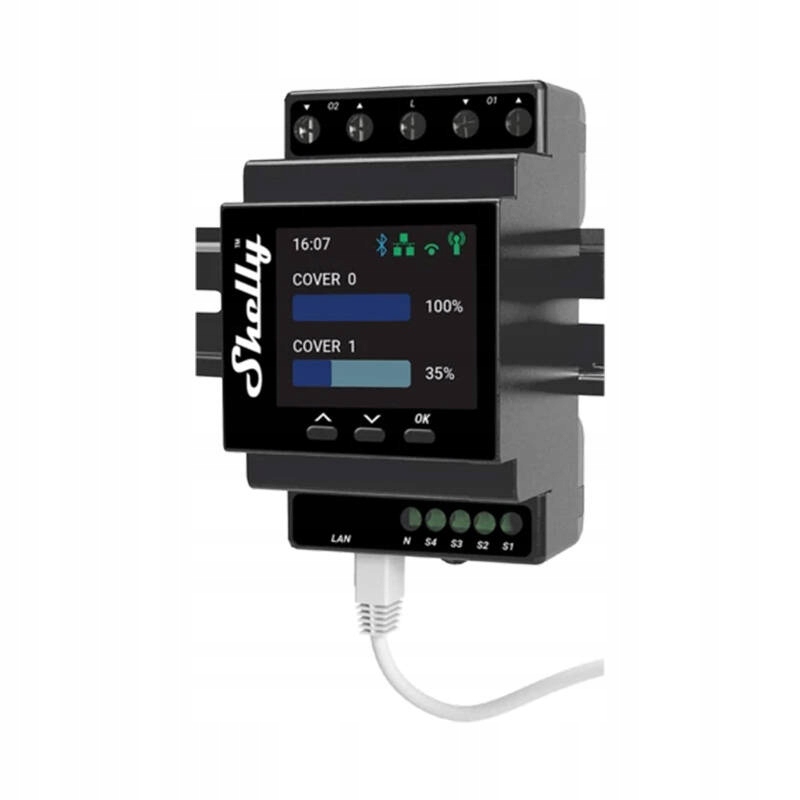

Shelly Pro Dual Cover PM – profesionální ovladač 2 DIN rolet s měřením energie, LAN + Wi-Fi
Jedná se o pokročilý dvoukanálový ovladač rolet a žaluzií určený pro montáž na DIN lištu v rozvaděči. Umožňuje nezávislé ovládání dvou AC pohonů (nahoru/dolů) a současné měření napětí, proudu a výkonu , což vám umožní plnou kontrolu nad provozem motorů.
Zařízení se připojuje přes LAN (RJ45), Wi-Fi a Bluetooth , takže můžete přizpůsobit způsob komunikace instalaci – drátově pro maximální stabilitu nebo bezdrátově tam, kde je to pohodlnější. Může fungovat zcela lokálně v síti nebo vzdáleně přes internet.
Nejdůležitější informace:
- 2 kanály AC rolet – nezávislé ovládání dvou pohonů s nastavitelnou polohou.
- Ovládání pomocí aplikace Shelly Smart Control (Android / iOS / Web) – lokálně na síti nebo vzdáleně přes internet.
- Vestavěné webové uživatelské rozhraní – konfigurace a ovládání z prohlížeče bez další ústředny.
- Měření energie (V / A / W) – monitorování provozu a zatížení každého motoru.
- Max. 16 A na výstup (AC) – pro obousměrné motory rolet s RC Snubber.
- Napájení 110–240 V AC (nutný neutrální kabel N) – provoz ve standardní instalaci.
- Montáž DIN | 96 × 53 × 59 mm – instalace do rozvaděče, pořádek a snadná údržba.
- LAN (RJ45) + Wi-Fi 2.4 GHz + Bluetooth 4.2 – stabilní kabelová nebo bezdrátová komunikace.
- 4 ovládací vstupy (S1–S4) – připojení klasických nástěnných tlačítek.
- Barevný LCD displej – přehled polohy rolet a stavů systému.
- 20 rozvrhů + 20 webhooků – automatizace bez dodatečné ústředny.
- MQTT + skripty (Scripting) – integrace s Home Assistant a systémy BMS.
- Elektrické zabezpečení – ochrana před přehřátím, přepětím a přetížením.
- Spotřeba energie < 3 W
- Temp. provoz -20 °C až 40 °C
Montáž a rozměry
Zařízení je určeno pro montáž na DIN lištu v elektrickém rozvaděči. Toto řešení je vybráno v profesionálních instalacích – kabeláž zůstává uspořádaná a servisní přístup je rychlý a bezpečný.
Rozměry skříně jsou 96 × 53 × 59 mm , což umožňuje pohodlné umístění modulu do standardního modulárního rozvaděče.
Šroubové svorky podporují vodiče o průřezu 0,5–2,5 mm² a doporučená délka odizolování kabelu je 6–7 mm. Maximální utahovací moment svorek je 0,4 Nm.
Schéma připojení
Napájení 110–240 V AC je připojeno ke svorkám L a N – je vyžadován neutrální kabel.
Pro každou roletu je k dispozici samostatná sada výstupů ( O1 a O2 ), které ovládají směr chodu motoru. K těmto svorkám se připojují kabely zodpovědné za pohyb nahoru a dolů.
Vstupy S1–S2 podporují tlačítko na stěně rolety 1 a S3–S4 rolety 2 – možné připojení klasických momentálních tlačítek.
Port LAN (RJ45) umožňuje stabilní kabelové připojení (připojit při vypnutém napájení).
Zařízení spolupracuje s obousměrnými motory rolet AC od RC Snubber.
Vestavěný LCD displej

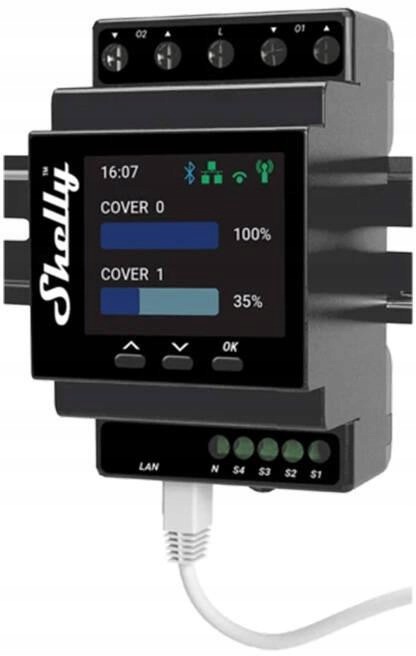

Na přední straně zařízení se nachází barevný LCD displej , který umožňuje rychlý náhled nejdůležitějších informací bez použití aplikace.
Na obrazovce uvidíte:
- název každé rolety (možnost změny v nastavení),
- aktuální pozici ve formě posuvníku a procentuální hodnoty,
- zprávy o událostech (např. kalibrace, přetížení, chyba),
- status připojení LAN, Wi-Fi, Bluetooth a cloudu.
Ovládání probíhá pomocí tří tlačítek na přední straně, které umožňují vstoupit do menu, zkontrolovat status zařízení, restartovat jej nebo provést reset nastavení sítě.
Ovládání v aplikaci
Po přidání zařízení do aplikace Shelly Smart Control je každá roleta viditelná jako samostatný modul v seznamu zařízení. Už z hlavní obrazovky můžete rychle vyvolat pohyb nahoru nebo dolů a zkontrolovat aktuální provozní parametry, jako je napětí nebo okamžitý výkon.
Po zadání podrobností („Dual cover“) se objeví ovládací obrazovka s velkými, čitelnými tlačítky Otevřít a zavřít. Nahoře je vidět proužek s aktuálními hodnotami (W, V, Hz), takže okamžitě víte, jak motor pracuje. To je obzvláště užitečné při prvním spuštění a diagnostice.
V sekci nastavení můžete přizpůsobit fungování zařízení vaší instalaci. K dispozici jsou mj. Možnost výběru typu vstupu (přizpůsobení nástěnnému tlačítku) , blokování vstupů, obrácení směru provozu, kalibrace polohy rolety nebo nastavení chování po návratu napájení. Je také možné nastavit prahové hodnoty výkonu nečinnosti a časová omezení pohybu.
Celek umožňuje nejen ovládat roletu z telefonu, ale také přesně nakonfigurovat její fungování na konkrétní pohon a způsob použití – bez dodatečné ústředny a bez potřeby pokročilých znalostí
