Rozšiřující modul převodovek 200A pro MEW-01 Model: MRP-200A

Popis produktu

Rozšiřující modul převodovek 200A

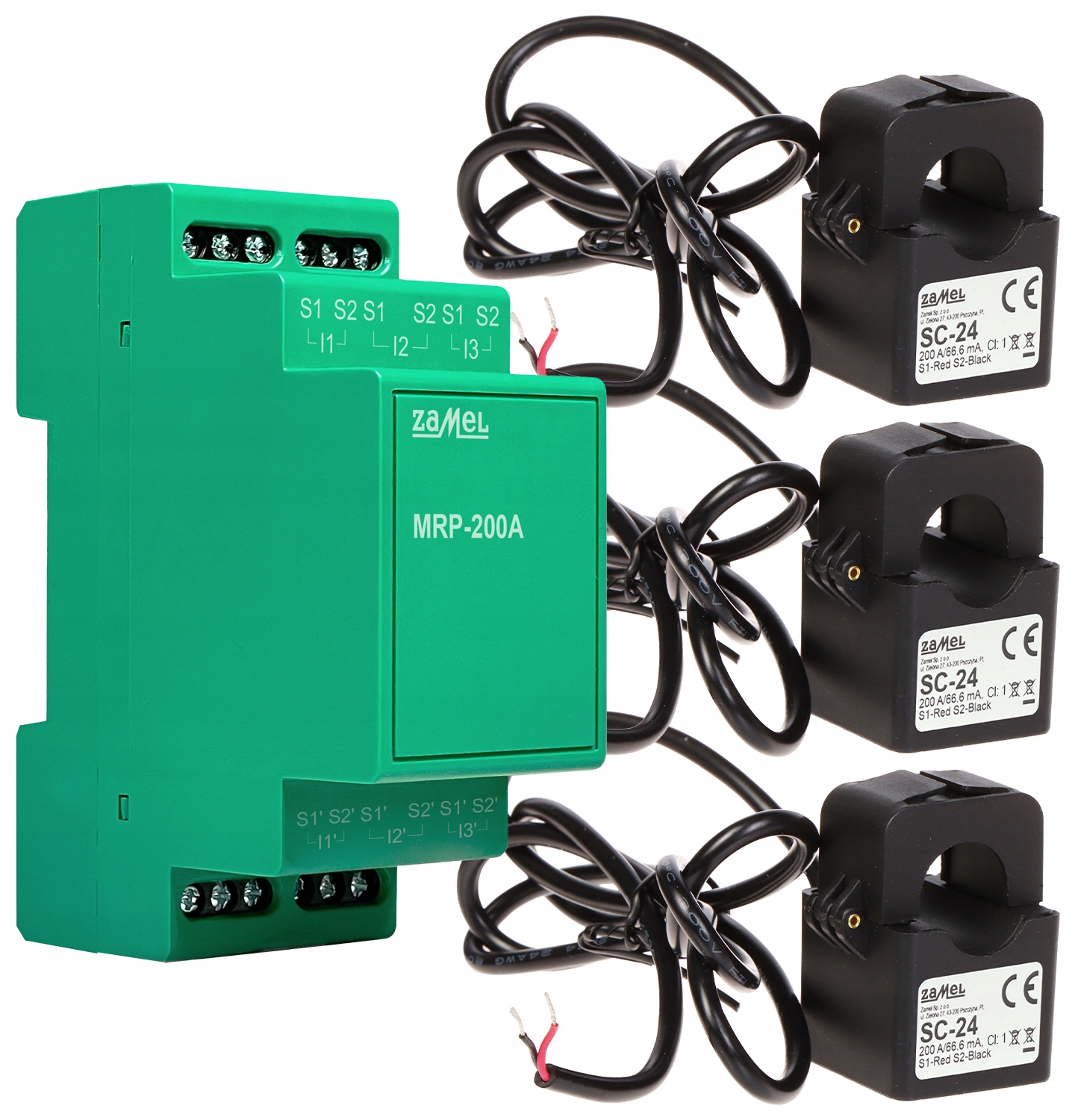

ZAMEL MRP-200A
✔ Modul slouží k rozšíření možností měření MEW-01
✔ MRP-200A umožňuje monitorování elektrické sítě, kde proud dosahuje až 200 A
✔ Zařízení lze použít všude tam, kde je potřeba rozšířit maximální naměřené hodnoty nainstalovaného zařízení, kterým je Monitor elektrické energie MEW-01 MRP, MEW-01 nebo MEW-01 LITE.
✔ Proudové měniče SC-24 jsou součástí balení
✔ Maximální průměr kabelu pro převodovku: 24 mm pro MRP-200A
Sada se skládá
- 1 ks Rozšiřující modul MRP-200A
- Návod k použití v polštině
Instalace
- Po připojení zařízení k předem nainstalovanému monitoru elektrické energie je nutné nasadit na proudové vodiče transformátory dodané s modulem.
- Převodníky je třeba postupně připojit k svorkám S1 a S2 a dbát na to, aby se napájecí fáze V1 monitoru elektrické energie skrývala s fází, ve které bude měření prováděno.
- V tomto případě se jedná o převodovku I1.
- Podobně postupujeme i s V2, V3 a I2, I3.
Akce
Zařízení po připojení a zapnutí napájení monitoru elektrické energie nevyžaduje žádnou konfiguraci.
Pro správné monitorování parametrů sítě je nutné v konfiguračním režimu zařízení MEW-01, MEW-01 LITE zvolit odpovídající typ namontovaného modulu následujícím způsobem:
- Pokud MEW-01, MEW-01 LITE není v konfiguračním režimu, je třeba ho zadat podržením tlačítka CONFIG po dobu 5 sekund. Dioda STATUS začne rychle pulzovat.
- Zařízení vystaví Wi-Fi síť nazvanou MEW-01.......... s kterou je třeba se spojit.
- V internetovém prohlížeči zadejte adresu: (uvedenou v návodu)
- Po otevření konfigurační stránky je třeba zvolit vhodný typ použitých převodovek: 100 A, 200 A, 400 A
- Uložte náš výběr stisknutím tlačítka SAVE & RESTART.
Technické údaje
- Vstupní svorky: I1, I2, I3 – připojení monitoru elektrické energie
- Výstupní svorky: I1’, I2’, I3’ – připojení proudových transformátorů
- Počet připojovacích svorek: 12
- Průřez připojovacích vodičů: 0,2 – 2,5 mm2
- Utahovací moment: 0,4 Nm
- Pracovní teplota: -25 – +50 °C
- Pracovní poloha: libovolná
- Upevnění pouzdra: kolejnice TH 35
- Stupeň ochrany krytu: IP20
- Rozměry: 90 x 35 x 66 mm
- Hmotnost: MRP-200A: 0,068 kg
