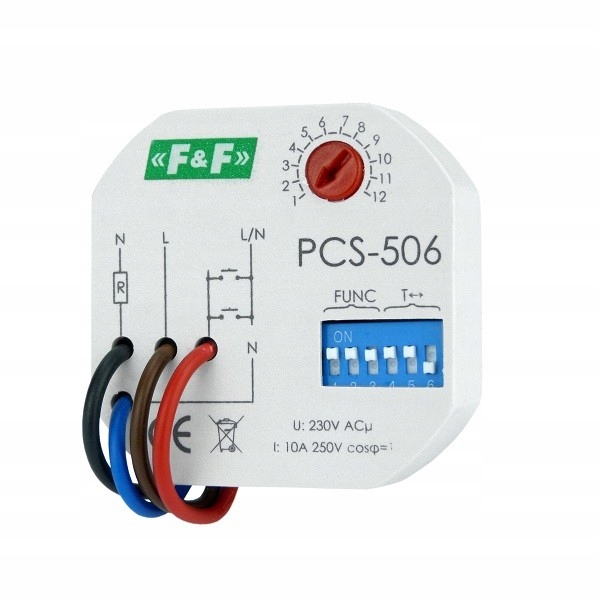

Multifunkční Časový Relé PCS-506 F&f

Popis produktu

F&F ČASOVÝ RELÉ PRO PODOMÍTKOVOU KRABICI Ø60 S 8-FUNKČNÍM STARTOVNÍM VSTUPEM PCS-506
POPIS PRODUKTU
Funkce: 8-funkční.
s vstupem START
Napájecí napětí: 230 V AC
Montáž: do podomítkové krabice Ø60
Časové relé slouží k časovému řízení v systémech průmyslové a domácí automatizace (např. větrání, vytápění, osvětlení, signalizace apod.).
TECHNICKÉ ÚDAJE
- Napájecí napětí: 230 V AC
- Režim provozu: multifunkční
- Výkonný prvek: relé
- Maximální zatěžovací proud: 10 A
- Konfigurace kontaktů: 1 × NE
- Oddělení kontaktu: NE
- Zpoždění provozu: 50 ms
- Příkon ovládacího impulsu: méně než 1 mA
- Doba provozu – nastavitelná: 0,1s÷24h
- Připojení: 4×DY 1mm²; délka: 10 cm
- Spotřeba energie: 0,8 W
- Pracovní teplota: -25 ÷ 50 °C
- Rozměry: Ø 55 mm; výška: 13 mm
- Montáž: do podomítkové krabice Ø60
- Stupeň ochrany: IP20
ČASOVÉ ROZSAHY
- 0,1 s: 0,1÷1,2 s
- 1s: 1÷12s
- 10 s: 10÷120 s
- 1 m: 1÷12 min.
- 10 m: 10÷120 min.
- 2 hodiny: 2÷24 hodin
ON – při zapnutém napájení způsobuje trvalé zapnutí kontaktu.
OFF – při zapnutém napájení způsobuje trvalé odpojení kontaktu.
AKCE
Relé provádí zvolenou funkci provozu podle nastaveného časového režimu. Výběr určitého časového rozsahu a funkce provozu relé spočívá v nastavení vhodné kombinace spínačů.
Pozor!
* Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu.
* Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení.
* Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času.
