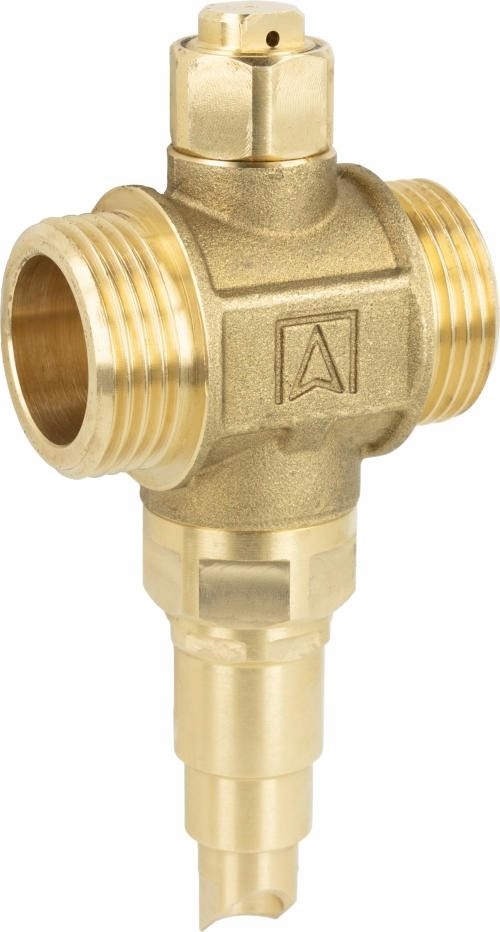

Protimrazový Ventil Aav 300 G1 1/4" PN10 Afriso

Popis produktu

PŘEDSTAVUJEME VÁM PROTIMRAZOVÝ VENTIL AAV 300, G 1 1/4", PN10, Kvs 70 m3/h, teplota. otevření 3 °C
- Používá se v topných a chladicích instalacích s vzduchovým tepelným čerpadlem typu monoblok.
- Montuje se na vratnou a napájecí trubku instalace, co nejblíže k venkovní jednotce tepelného čerpadla mimo budovu.
- Chrání vnitřní prvky tepelného čerpadla a instalace před poškozením v důsledku zmrazení média v instalaci
PRINCIP FUNGOVÁNÍ
V systému s vzduchovým tepelným čerpadlem typu monoblok, během výpadku cirkulace (např. v důsledku výpadku napájení může dojít k zmrazení média v instalaci při negativních okolních teplotách.
Vzniklý led může způsobit poškození výměníku v tepelném čerpadlu a dalších citlivých prvků instalace.
Při poklesu teploty média v instalaci na 3 °C termostatický prvek uvnitř ventilu otevře odtok faktoru ven a zabrání tak potenciálnímu poškození.
Když teplota média vzroste nad 4 °C, termostatický prvek automaticky uzavře odtok vody z instalace.
TECHNICKÉ ÚDAJE
- Teplota otevření 3 °C
- Uzavírací teplota 4°C
- Přesnost ±1°C
- Rozsah provozní teploty 0÷70 °C
- Rozsah okolní teploty -30÷60 °C
- Maximální pracovní tlak 10 bar
- Kvs AAV 300 – 70 m3/h
- Přípojky AAV 300 – G 11/4“
- Materiál těla mosaz CW617N
- Materiál pružiny nerezová ocel
- Materiál těsnění EPDM
INSTALACE
- Protimrazový ventil AAV by měl být namontován na zpětném a napájecím potrubí ve svislé poloze v nejchladnější části instalace (mezi stěnou budovy a vnější jednotkou tepelného čerpadla typu monoblok).
- Pro správnou funkci by ventil neměl být tepelně izolován a neměl by být umístěn v blízkosti zdrojů tepla, které by mohly negativně ovlivnit jeho provoz.
- Navíc by ventily neměly být montovány jeden nad druhým. Mezi ventily by měl být minimálně 10 cm horizontální rozestup.
- Vytékající médium z horního ventilu, které se dostane na níže uvedený ventil, může zamrznout a zabránit správnému vyprazdňování instalace z média spodním ventilem.
- Nemontujte ventil přímo k zemi. Je třeba dodržet odstup minimálně 20 cm, aby vzniklý led nijak neblokoval odtok vody z ventilu.
- Ventil je třeba chránit před přímým vlivem povětrnostních podmínek, které mohou vést k jeho nesprávnému provozu.
