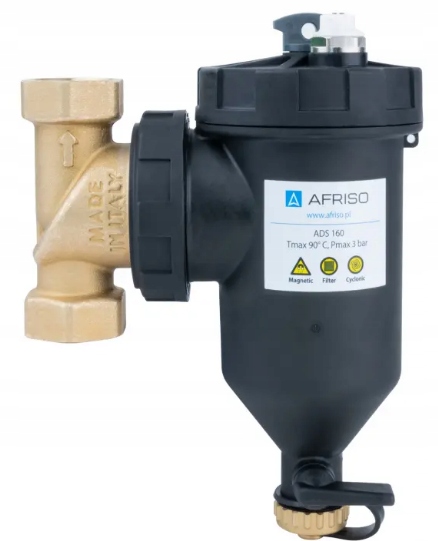

Magnetický Filtr Separátor Nečistot ADS160 Afriso Pro Připojení Gw G1''

Popis produktu

MAGNETICKÝ SEPARÁTOR ZNEČIŠTĚNÍ ADS 160, POHYBLIVÉ PŘIPOJENÍ GW G1", Kvs 6,9 m3/h
POUŽITÍ
Magnetický odlučovač nečistot ADS 160 je určen pro montáž do instalací, kde dochází k nepřetržité cirkulaci faktoru. Používá se k odstranění pevných nečistot, které mohou způsobit poškození prvků instalace. Může být používán v instalacích, kde pracovním faktorem je voda nebo směs vody a glykolu s koncentrací glykolu nepřesahující 50 %
TECHNICKÉ ÚDAJE
- Maximální tlak: 3 bar
- Připojení: 2x GW G1''
- Maximální teplota média: 90 °C
- Doporučený maximální průtok: 2,1 m³/h
- Velikost filtračního oka: 500 µ m a 800 µ m
- Síla magnetu: 14 000 Gs
- Kvs: 6,9 m³/h
INSTALACE
Odlučovač nečistot ADS 160 by měl být namontován na zpětném vedení ke zdroji tepla, aby bylo možné zachytit pevné nečistoty, které mohou způsobit poškození zdroje tepla, stejně jako oběhová čerpadla. Separátor lze namontovat na svislé, vodorovné vodiče i na šikmé úseky. Vypouštěcí ventil separátoru by měl být vždy směřován dolů. Šipka na těle přípojky ukazuje směr proudění od instalace ke zdroji tepla. Pro změnu polohy přípojky použijte klíč, který je součástí balení. Pro usnadnění údržby doporučujeme montáž uzavíracího ventilu před a za separátorem. Po namontování separátoru a otevření uzavíracích ventilů odšroubujte ruční odvzdušňovač pomocí plochého šroubováku, abyste se zbavili usazeného vzduchu.
Separátor je z výroby vybaven síťovým filtrem o velikosti oka 500 μ m.
Taková přesnost filtru je doporučena pro nové instalace. V modernizovaných instalacích se doporučuje 2-stupňová filtrace. Prvním krokem je filtrování instalace pomocí sítě o velikosti oka 500 μ m po dobu přibližně jednoho měsíce. Po uplynutí této doby je nutné odšroubovat víko (pomocí klíče, který je součástí balení) a vyměnit dosavadní filtr za síťový filtr 800 μ m, který je součástí balení
Nový automatický odvzdušňovač AFRISO PrimoVent od společnosti Aquastop má řadu inovativních řešení, která umožnila dosáhnout ještě lepších parametrů odvzdušnění. Nejdůležitější změny se skrývají v konstrukci odvzdušňovacího mechanismu, který se nachází uvnitř tělesa. Potvrzením jedinečnosti konstrukce nového odvzdušňovače a účinnosti jeho fungování je dosažení patentové ochrany.
V nejnovější verzi je automatický odvzdušňovač vybaven systémem Aquastop , který navíc chrání před únikem vody z instalace v případě například nehody. V důsledku znečištění otvor větrací otvor odvzdušňovače těsnost. Systém Aquastop je vyroben ze speciálních těsnění, která v důsledku nasáknutí vodou z potenciálního úniku zvětšují svůj objem. To má za následek uzavření vzduchového ventilu odvzdušňovače dříve, než dojde k úniku vody.
- materiál: pozinkovaná mosaz
- přípojka 1/2” GZ
- maximální teplota: 110 °C
- maximální tlak: 12 bar
