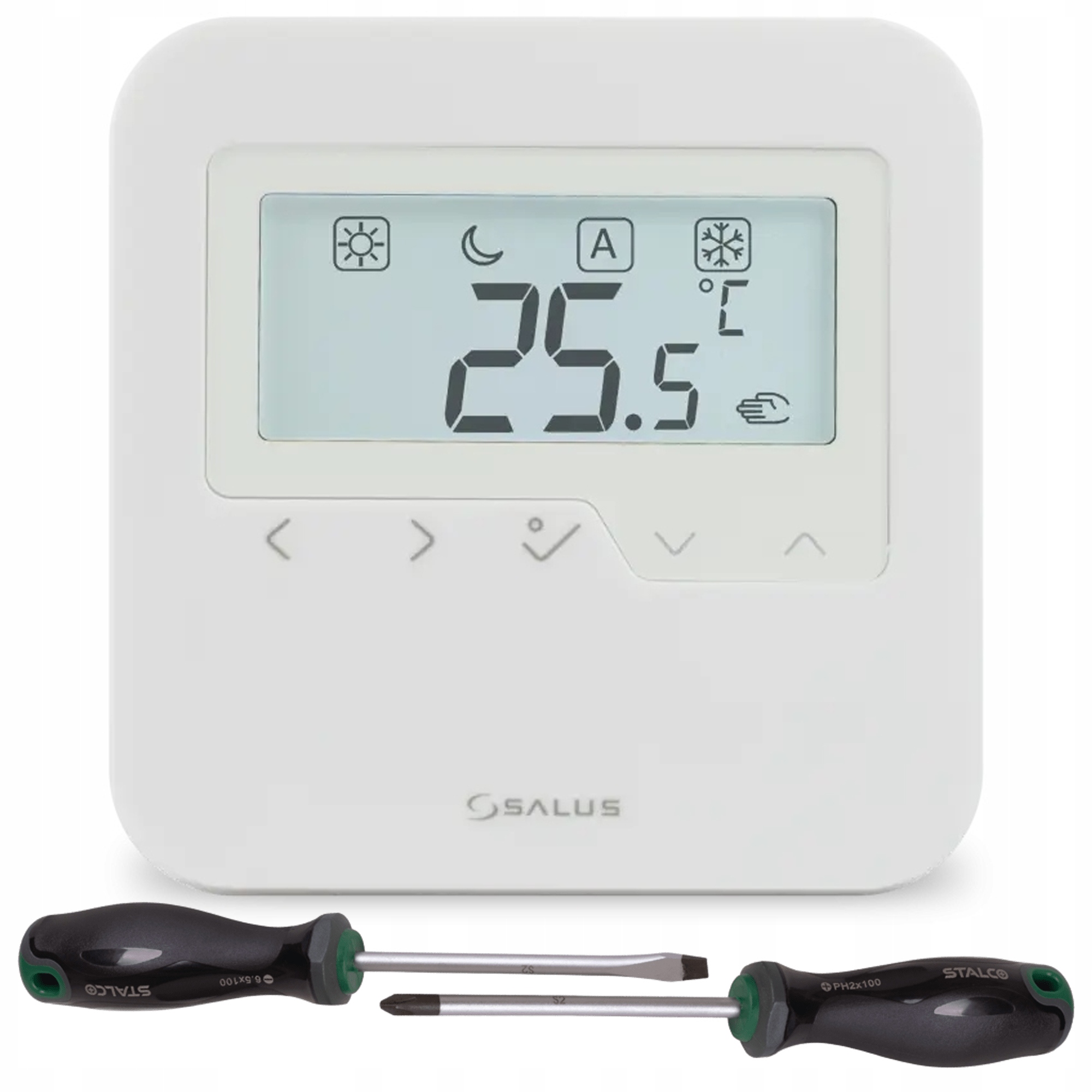

Denní Regulátor Teploty Salus Htrs 230V (30)

Popis produktu

NÁSTĚNNÝ, DRÁTOVÝ, DIGITÁLNÍ REGULÁTOR TEPLOTY - DENNÍ HTRS230(30)
CHARAKTERISTIKA REGULÁTORU
- Nástěnný pokojový regulátor určený pro kontrolu rovinného vytápění/chlazení, vyznačující se vysokou tepelnou setrvačností. Připojuje se k kabelové ovládací liště. Regulátor nemá funkci vytváření harmonogramů – prostřednictvím kabelové lišty snižuje nastavenou teplotu po přijetí signálu NSB z týdenního regulátoru.
TECHNICKÉ ÚDAJE
- Napájení: 230 V AC 50 Hz
- Maximální zatížení: 0.5 A
- Výstupní signál: 230 V AC 50 Hz
- Rozsah regulace teploty: 5 – 35 °C
- Přesnost indikace teploty: 0.5 °C
- Řídicí algoritmus: PWM nebo hystereze ±0.25 °C nebo ±0.5 °C
- Komunikace: Kabelová
- Rozměry [mm]: 85 x 85 x 25
VLASTNOSTI VÝROBKU
• bezhlučný provoz (TRIAC)
• má řídicí algoritmus PWM
• chrání termostatické ventily před zastavením (VP)
• má režim ochrany před zamrznutím
VÝBĚR SPRÁVNÉHO UMÍSTĚNÍ REGULÁTORU
-
Aby regulátor správně fungoval, je nutné jej namontovat na správné místo. Nejlépe ok. 150 cm nad úrovní podlahy, daleko od zdrojů tepla nebo chladu.
-
Nemontujte regulátor za záclony nebo jiné překážky a na místa s vysokou vlhkostí, protože to zabrání přesnému měření teploty v místnosti.
-
Regulátor nesmí být vystaven slunečnímu záření.
-
Neumisťujte regulátor na vnější stěnu.
MONTÁŽ REGULÁTORU
1, 2) Ujistěte se, že regulátor není pod napětím 230 V AC. Poté otevřete přední kryt pomocí šroubováku, jak je znázorněno na obrázku výše.
3) Připojte regulátor podle schématu uvedeného v kapitole „Schéma připojení“. Poté namontujte regulátor pomocí předepsaných otvorů pro šrouby.
4) Nasuňte přední část regulátoru na jeho zadní část. Regulátor je připraven k provozu. Pomocí tlačítek můžete nastavit nastavenou teplotu
POPIS IKON NA DISPLEJI
1. Oteplování
2. Chlazení
3. Aktivní pracovní režim
4. Komfortní režim
5. Ekonomický režim
6. Automatický režim
7. Režim proti zamrznutí
8. Jednotka teploty
9. Aktuální / nastavená teplota
10. Manuální režim / přepsání teploty
NASTAVENÍ TEPLOTY
- Stiskněte libovolné tlačítko pro podsvícení obrazovky a postupujte podle následujících kroků:
1) Aktuální teplota.
2) Teplota je nastavena ve zvoleném provozním režimu.
3) Nastavte teplotu pomocí tlačítek.
4) Výběr potvrďte tlačítkem
