Proudový chránič 1-fázový 1P+N B16 B 16A 30mA 6kA 230V

Popis produktu

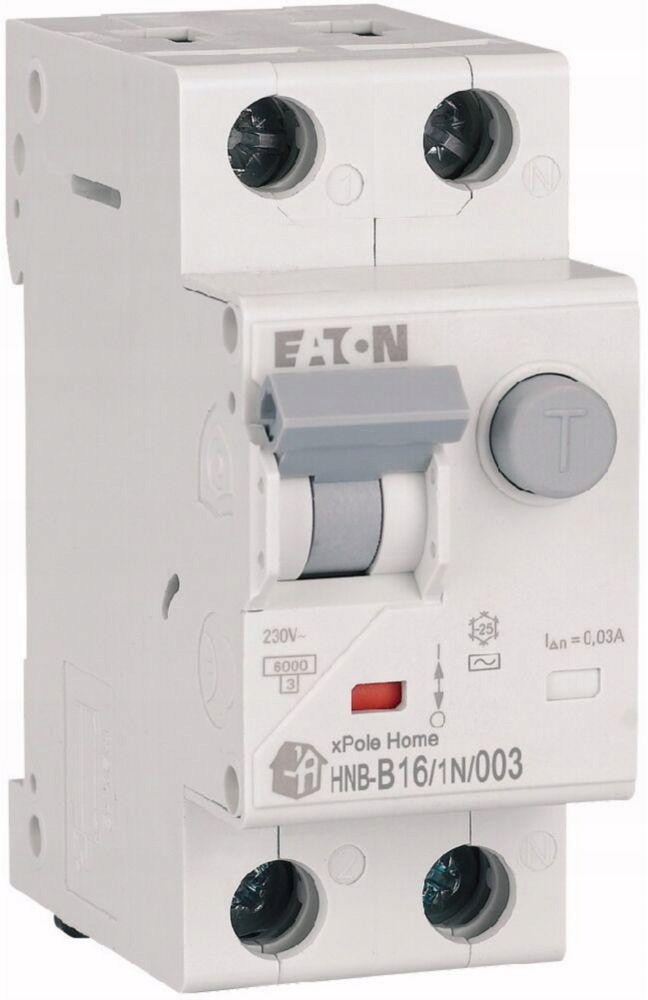

Proudový chránič 1-fázový 1P+N B16 B 16A 30mA 6kA 230V AC xPole Home HNB-B16/1N/003 195121
TECHNICKÉ ÚDAJE
Charakteristika: B
Citlivost: AC
Hloubka [mm]: 45
Třída omezení energie: 3
Počet pólů: 1+N
Upevnění: Klip
Montáž: Na lištu TH-35
Jmenovité napětí [V]: 230
Jmenovité izolační napětí [V]: 500
Diferenční proud [mA]: 30
Jmenovitý proud [A]: 16
Stupeň krytí: IP20
Stupeň znečištění: 2
Šířka [počet modulů]: 2
Šířka [mm]: 35
Výška [mm]: 80
Elektrická pevnost (počet cyklů): >4000
Mechanická pevnost (počet cyklů): >20000
Svorky: Výtahové | Kolejnicové
Jmenovitá spojovací kapacita [kA]: 6
Jmenovité rázové napětí [kV]: 4
Typ napětí: AC
Průřez svorek [mm²]: 1-25
Odolnost proti rázovému proudu [A]: 250
Maximální zabezpečení [A]: 100
Místní index: ARB099MOEL
EAN kód: 9010238060746
Index výrobce: 195121
Produktová řada poskytující ochranu a bezpečnost v moderních instalacích.
Nová modulární zařízení Eaton zajišťují bezpečnost a optimální provoz elektroinstalace. Vysoká spolehlivost v kombinaci s všestranností je dobrou volbou pro designéry a elektrikáře Nový přístroj Eaton xPole Home kombinuje snadnou montáž a solidní zpracování. Zařízení xPole Home mají všestranné použití díky možnosti připojení kontaktů či spouštěčů nebo také šití.
Osvědčené designové funkce
Všechny jističe řady xPole Home mají mnoho osvědčených funkcí, které dále zvyšují bezpečnost provozu elektroinstalace a její snadné použití. To zahrnuje mj. dvojité připojovací svorky window a kolejnic, umístěné na obou stranách fotoaparátu a velký průřez povolený 25 mm čtverečních pro window svorky. To umožňuje rychlé kabelové přístroje EATON. Možnost použití EVG kolejnic na 12 modulů nebo Z-GV kolejnic o délce 1 m zefektivňuje proces prefabrikace. Kromě toho mají všechny jističe řady xPole Home červeno-zelené indikátory polohy kontaktů sdružené s mechanismem. Uživatel má vždy informace o skutečné poloze kontaktů. Uspořádání kontaktů také zajišťuje dostatečnou izolaci díky velké vzdálenosti mezi kontakty větší než 4 mm.
Produktová řada xPole Home přináší na trh nové standardy
Vypínače z nové řady xPole Home najdou použití v každé navrhované aplikaci. Šedý piktogram na fotoaparátu informuje o vysoké bezpečnosti produktu, zejména pro nekvalifikované osoby, které používají zařízení chráněná novým modulárním přístrojem EATON. Ergonomický design umožňuje optimální rozložení tepla a dlouhodobou práci v rozmanitém prostředí.
Hlavní vlastnosti
- Kombinované proudové chrániče s nadproudovým členem
- Spouštění nezávislé na síťovém napětí
- Montáž na DIN lištu TH 35
- Dvojité window/kolejnicové svorky
- Montáž spojovací lišty z obou stran nahoru/dolů
- Po upevnění spojovací lišty, volná svorka windowy
- Indikátor polohy kontaktů, barva červená/zelená
- Možnost následné montáže pomocných kontaktů a spouštěčů
- Testovací tlačítko „T“ by mělo být stisknuto každých 6 měsíců. Provozovatel musí být o této povinnosti informován způsobem, který lze prokázat (přiložený samolepicí na vypínač, který je součástí balení). Šestiměsíční interval mezi zkouškami platí pro bytové a podobné aplikace. Za všech ostatních podmínek (např. ve vlhkých nebo prašných podmínkách prostředí) se doporučuje provádět zkoušky v kratších intervalech (např. jednou měsíčně).
- Stisknutím testovacího tlačítka „T“ se provádí pouze kontrola funkčnosti proudového členu (RCD). Nevyvolává měření uzemňovacího odporu (RE) ani správnou kontrolu stavu uzemnění, které je třeba provádět samostatně.
