Switch Venkovní 10-PORTOVÝ Poe Atte IP-9-11-L2 96W IP56

Popis produktu

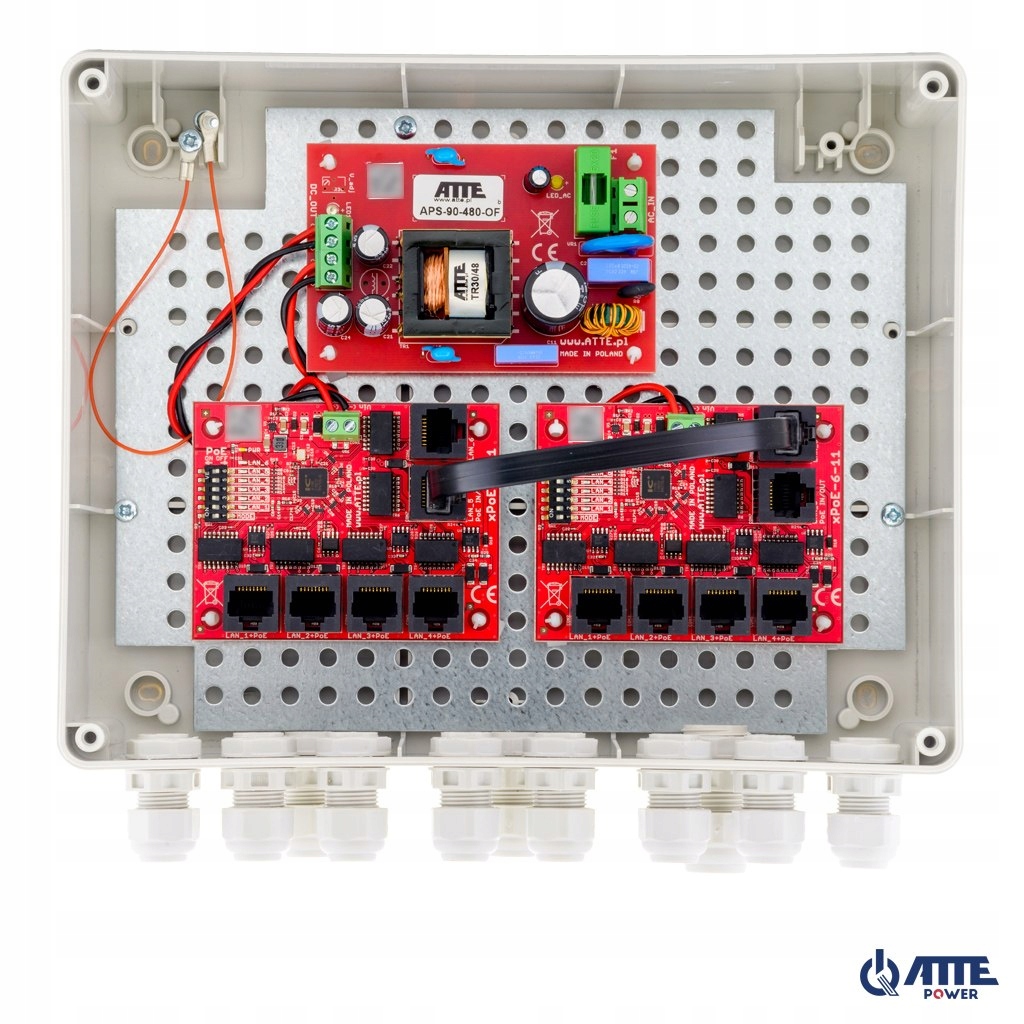

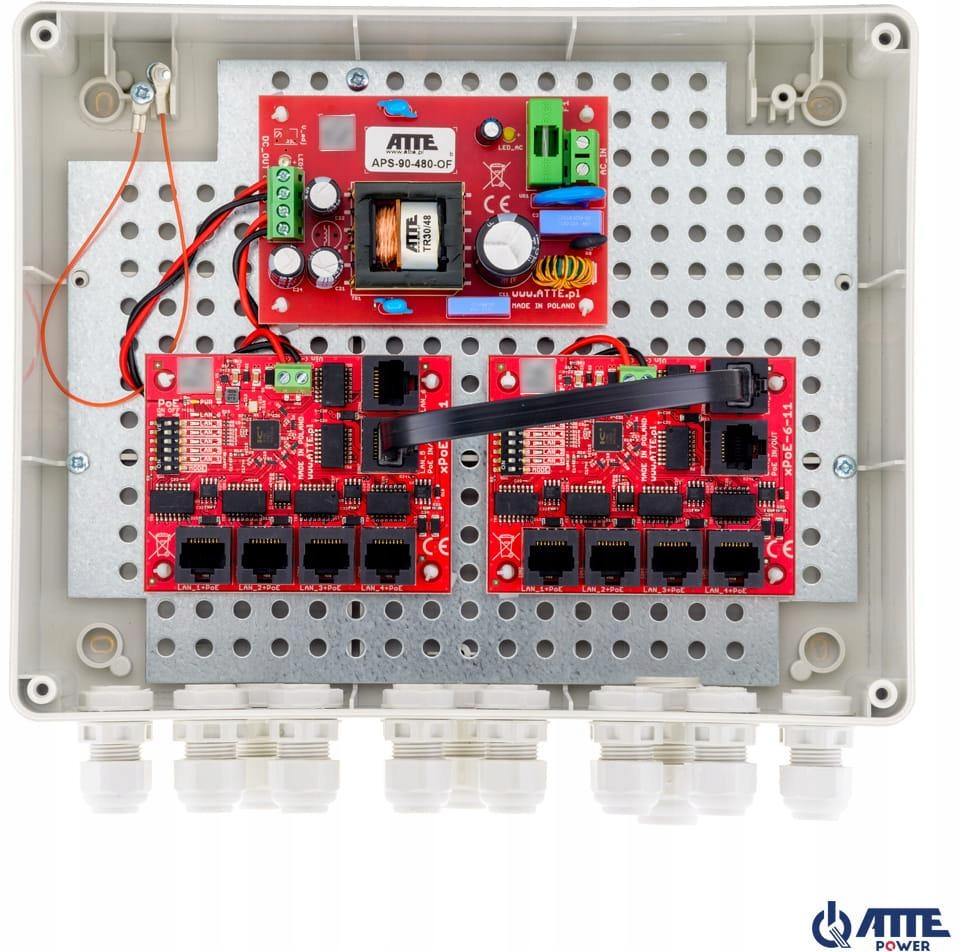

SWITCH 10-PORTOVÝ POE ATTE IP-9-11-L2
Model: IP-9-11-L2 Určení
IP-9-11-L2 je hotová sada určená pro napájení IP průmyslového televizního systému skládajícího se z 9 IP kamer . Elektronické zabezpečení výstupů PoE zajišťuje nepřetržitý provoz celého systému při zkratu nebo přetížení jednotlivých větví napájení a automatické navrácení napětí po odeznění poruchy. Režim „Long Range“ umožňuje zvýšení dosahu přenosu až na 280 m pomocí standardního počítačového krouceného kabelu UTP.
Soupravy s PoE switchem jsou určeny pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými ve standardu PoE 802.3at/af a PoE PASSIVE.
Vnější kryty řady ABOX představují pohodlné řešení problému ochrany zařízení a kabelových spojů montovaných ve venkovních podmínkách. Vysoce kvalitní plast zajišťuje odolnost vůči UV záření a ostatním nepříznivým povětrnostním vlivům. Modely dostupné v nabídce byly vybaveny montážním plechem, který má speciální otvor v rastru o průměru 10,8 mm. Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné, otevřené části montážního plechu.
Nejdůležitější vlastnosti a funkce
- možnost napájení 9 přijímačů PoE 802.3at/af nebo PASSIVE
- možnost přenosu dat na 280 m (v režimu dlouhého rozsahu)
- elektronická pojistka nezávisle pro každý kanál PoE (auto návrat)
- možnost vypnutí napájení na vybraných portech PoE
- jasná optická signalizace stavu napájení a přenosu dat
- až 70 W výkonu na portu LAN_5 PoE IN/OUT
- až 40 W výkonu na ostatních portech PoE
- snadné a rychlé spuštění bez nutnosti konfigurace parametrů
- vysoká účinnost napájecího modulu (>90 %)
- snadná a rychlá údržba instalace díky modulární konstrukci
- snadné rozšíření a škálování systému pomocí přidání dalších switchů řady xPoE / IP a IPB / IPUPS
- montáž modulů do libovolné, otevřené části montážního plechu (rastrový systém)
- víko a pouzdro jsou spojeny vlascem pro usnadnění servisu
- možnost zachování zásoby kabelů uvnitř pouzdra
- vstup kabelů přes tlumivky namontované v krytu: 10xM16 a 1xM20
- součástí balení jsou 4 držáky umožňující montáž krytu bez narušení stupně krytí IP56
- volitelný adaptér ADD-PMAL umožňuje snadnou montáž na sloupy nebo lucerny (prodává se samostatně)
Technická specifikace Porty LAN10 portů RJ45 10/100Mbps (9xLAN+PoE,1xUplink)Podporované přijímače PoE (standard / maximální výkon)802.3af – až 15,4W LAN_1...LAN_5 802.3at – až 30 W LAN_1...LAN_5 PoE PASSIVE – až 70 W LAN_5 / až 40 W LAN_1...LAN_4Výstupy PoE (standard / režim napájení)LAN_1...LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-)Ochrana výstupů PoE (nadproudová / proti zkratu)LAN_1...LAN_40,75A / elektronické (auto-návrat)LAN_51,25A /elektronické (auto-zpětné) mikrospínače SW1přepínač 1 "MODE" -režim provozu přepínače 2...6 "PoE ON/OFF" -napájení PoE na portech LAN_1...LAN_5Režim provozu „Standardní“přepínač 1 „MODE“ v položce OFF LAN_1...LAN_6 – dosah až 100 m (10/100Mbps)Provozní režim „Long Range“přepínač 1 „MODE“ v poloze ON LAN_1...LAN_4 - dosah až 280 m (10Mbps) LAN_5...LAN_6 - dosah až 100 m (10/100Mbps)Síťový napájecí zdroj (typ /typ)impulsní SMPS / APS-90-480-OFNadproudová ochrana výstupu napájecího zdroje9A,elektronická ochrana, po zkratu je nutný restart napájecího zdrojeTepelná ochrana napájecího zdrojeTSD (thermal shutdown) 130 °C,vyžaduje restartRozsah vstupního napětí napájecího zdroje /Ochrana vstupu180...240VAC / T3,15A tavná pojistka F1Výstupní výkon napájecího zdroje (nepřetržitý)96Správnost napájecího zdroje92% @90WVýstupní napětí napájecího zdroje (napájení kamer PoE)48V +/-2%Montáž na stěnu,montážní úchytkyMontáž zařízení uvnitř pouzdraSystémové otvorování 4,8 mm v rastru 10,8 mmRozsah pracovních teplot – 25 °C...+40°COKonstrukce (typ /materiál / barva / kabelové průchodky)ABOX-L2 / plast /RAL7035 šedá /tlumivky 10xM16 a 1xM20Rozměry /čistá hmotnost / stupeň ochrany 240x190x90 mm / 1 kg / IP56
