Rozpěrný Rámový Kolík S Dvouzávitovým Šroubem 12x260 25 ks Kpd Wkręt-met

Popis produktu

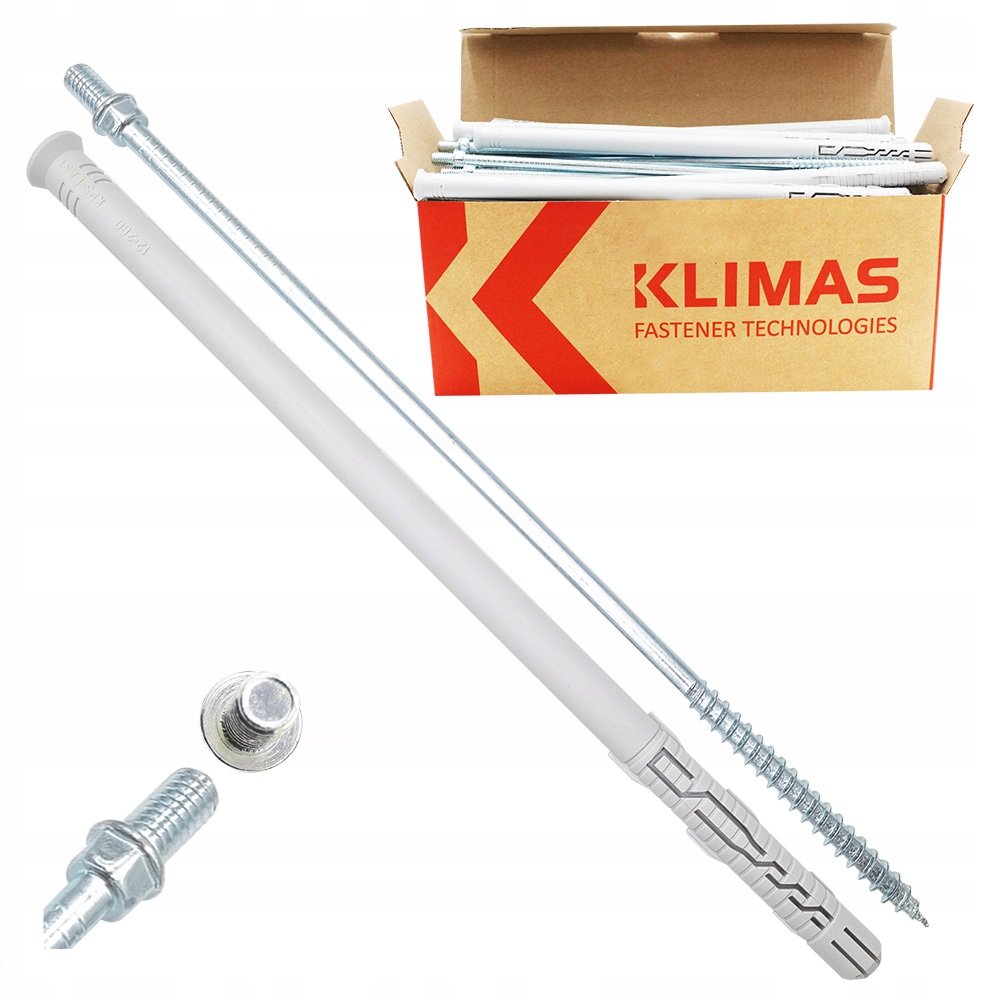

ROZPĚRNÝ RÁMOVÝ KOLÍK S DVOUZÁVITOVÝM ŠROUBEM
KPD-12260
Plastový rozpěrný kolík značky Wkręt-met s dvouzávitovým šroubem pro montáž objímek odtokových, ventilačních nebo kabelových trubek jako upevňovacího prvku.
Trička rámového kolíku jsou vyrobena z polyamidu se speciálně tvarovaným dvouzávitovým šroubem vyrobeným z pozinkované oceli.
Použitý metrický závit M8 umožňuje montáž většiny držáků a objímek.
Rámový kolík se vyznačuje vysokou pevností a bezproblémovou montáží do různých materiálů.
TECHNICKÉ PARAMETRY VÝROBKU:
- Průměr [mm]: 12
- Rozměry tělesa Lk x dk [mm]: 12 x 260
- Rozměry šroubu dw x Lw [mm]: 8 x 265
- Max. použitelná délka tfix [mm]: 190
Typ hlavy šroubu : HEX/M8
- Velikost klíče : SW10
- Počet kusů v balení: 25
Vlastnosti a výhody:
✅ Hlavička zakončená metrickým závitem M8 umožňuje přímou montáž hlavy objímky
✅Držák na klíč SW-10 pod metrickým závitem usnadňuje zašroubování šroubu do pouzdra kolíku
✅ Speciální plastové výstupky zasekávají tričko v otvoru a zabraňují jeho otáčení během montáže
✅ Rozpěrka ve 4 směrech zvyšuje plochu přítlaku a nosnost ukotvení
✅ Přední rozpěrná zóna zvyšuje nosnost upevnění
✅ Kónické zakončení kolíku dokonale ladí s podkladem
ZPŮSOB MONTÁŽE:
1. Před provedením montáže je třeba rozpoznat podklad, na kterém bude montáž hmoždinky prováděna, a porovnat zatížení, které bude hmoždinka přenášet, s nosnostmi uvedenými v bezpečnostním listu nebo v Národním technickém posouzení
2. Je třeba zvolit vhodnou délku kolíku tak, aby rozpěrná zóna byla umístěna v konstrukčním materiálu stěny (tloušťka upevňovacího prvku odpovídá maximální délce použití kolíku – tfix)
3. Je třeba používat správný způsob vrtání v závislosti na typu podkladu (otvory v zděném podkladu z perforovaných prvků nebo z betonu by měly být vrtány vrtačkou bez příklepu)
4. Průměr vrtaných otvorů by měl odpovídat průměru použitých kolíků.
5. Otvory v podkladech z plných materiálů by měly být hlubší o minimálně 10 mm od hloubky ukotvení kolíku.
6. Otvory v plných materiálech je třeba vyčistit od vrtáků posuvným a vratným pohybem vrtáku při snížených otáčkách.
7. Do vyvrtaného otvoru je vložen kolík a šroub je zašroubován až do okamžiku jeho úplného zahloubení do trička.
8. Silové dotahování šroubu může způsobit jeho utažení, což není kryto zárukou výrobce.
9. Teplota během usazování kolíku by měla být vyšší než 0° (to platí pro teplotu podkladu).
PŘÍKLADY POUŽITÍ
MONTÁŽ OBJÍMEK DO OKAPOVÝCH SYSTÉMŮ
UPEVNĚNÍ STAVEBNÍCH PRVKŮ POMOCÍ TEPELNÉ IZOLACE (ETICS)
Rámové kolíky KPD mají národní technické posouzení:
ITB-KOT-2018/0528, 1. vydání
Díky tomu jste si jisti, že výrobky se vyznačují nejvyšší kvalita a jsou bezpečné při používání.
