10PORTOVÝ Externí Poe Switch Atte IP-9-11-L2

Popis produktu

SWITCH 10-PORTOVÝ POE ATTE IP-9-11-L2
SWITCH 10-PORTOVÝ POE ATTE IP-9-11-L2
Model: IP-9-11-L2
Určení

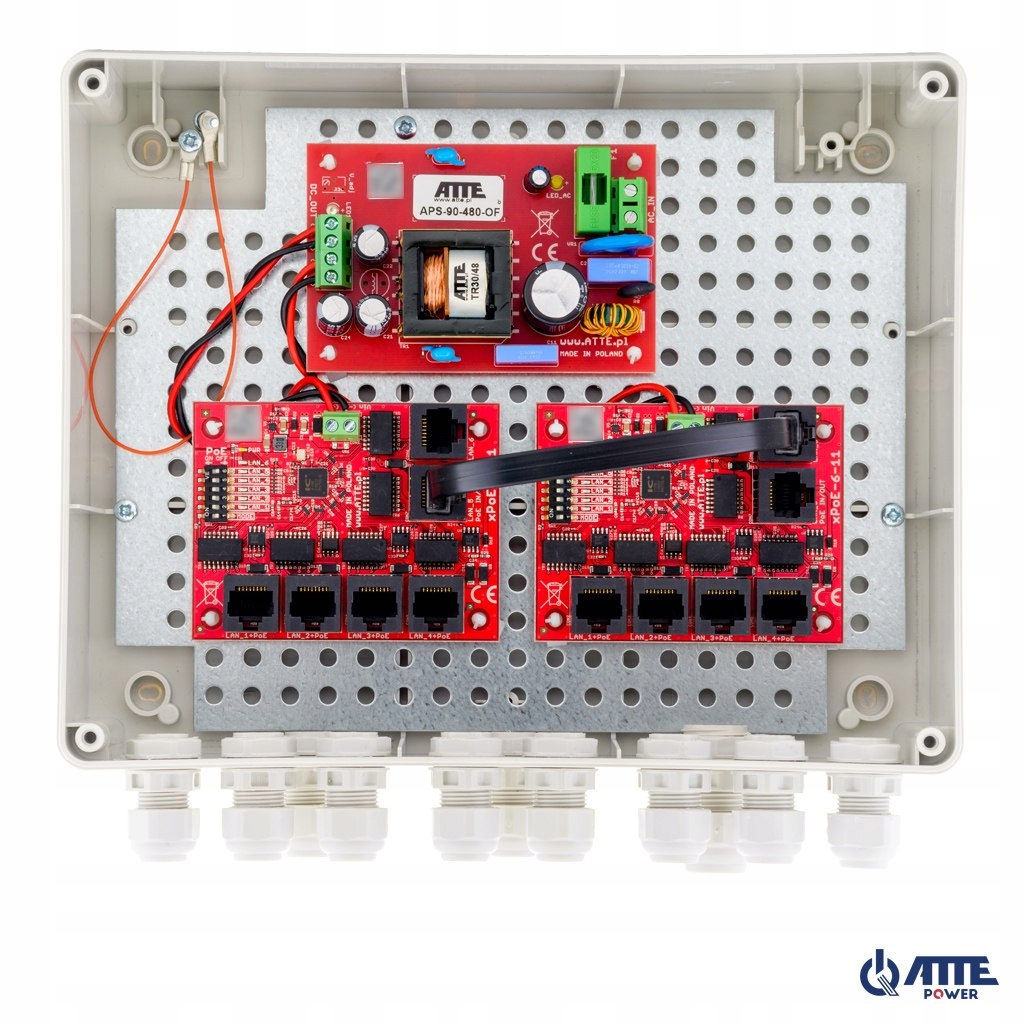

IP-9-11-L2 je hotová sada určená pro napájení IP průmyslového televizního systému skládajícího se z 9 IP kamer . Elektronické zabezpečení výstupů PoE zajišťuje nepřetržitý provoz celého systému při zkratu nebo přetížení jednotlivých větví napájení a automatické navrácení napětí po odeznění poruchy. Režim „Long Range“ umožňuje zvýšení dosahu přenosu až na 280 m pomocí standardního počítačového krouceného kabelu UTP.
Soupravy s PoE switchem jsou určeny pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými ve standardu PoE 802.3at/af a PoE PASSIVE.
Vnější kryty řady ABOX představují pohodlné řešení problému ochrany zařízení a kabelových spojů montovaných ve venkovních podmínkách. Vysoce kvalitní plast zajišťuje odolnost vůči UV záření a ostatním nepříznivým povětrnostním vlivům. Modely dostupné v nabídce byly vybaveny montážním plechem, který má speciální otvor v rastru o průměru 10,8 mm. Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné, otevřené části montážního plechu.
Nejdůležitější vlastnosti a funkce
- možnost napájení 9 přijímačů PoE 802.3at/af nebo PASSIVE
- možnost přenosu dat na 280 m (v režimu dlouhého rozsahu)
- elektronická pojistka nezávisle pro každý kanál PoE (auto návrat)
- možnost vypnutí napájení na vybraných portech PoE
- jasná optická signalizace stavu napájení a přenosu dat
- až 70 W výkonu na portu LAN_5 PoE IN/OUT
- až 40 W výkonu na ostatních portech PoE
- snadné a rychlé spuštění bez nutnosti konfigurace parametrů
- vysoká účinnost napájecího modulu (>90 %)
- snadná a rychlá údržba instalace díky modulární konstrukci
- snadné rozšíření a škálování systému pomocí přidání dalších switchů řady xPoE / IP a IPB / IPUPS
- montáž modulů do libovolné, otevřené části montážního plechu (rastrový systém)
- víko a pouzdro jsou spojeny vlascem pro usnadnění servisu
- možnost zachování zásoby kabelů uvnitř pouzdra
- vstup kabelů přes tlumivky namontované v krytu: 10xM16 a 1xM20
- součástí balení jsou 4 držáky umožňující montáž krytu bez narušení stupně krytí IP56
- volitelný adaptér ADD-PMAL umožňuje snadnou montáž na sloupy nebo lucerny (prodává se samostatně)
Technická specifikace
- Porty LAN: 10 portů RJ45 10/100Mbps (9xLAN+PoE, 1xUplink)
- Podporované přijímače PoE (standard / maximální výkon): 802.3af - až 15,4 W LAN_1...LAN_5 802.3at - až 30 W LAN_1...LAN_5 PoE PASSIVE - až 70 W LAN_5 / až 40 W LAN_1...LAN_4
- Výstupy PoE (standard / režim napájení): LAN_1...LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-)
- Ochrana výstupů PoE (nadproudová / proti zkratu): LAN_1...LAN_40,75A / elektronická (auto-návrat)LAN_51,25A / elektronická (auto-návrat)
- Mikrospínače SW1: přepínač 1 "MODE" - režim provozu přepínače 2...6 "PoE ON/OFF" - napájení PoE na portech LAN_1...LAN_5
- Režim provozu „Standard“: přepínač 1 "MODE" v poloze OFF LAN_1...LAN_6 - dosah až 100 m (10/100Mbps)
- Režim provozu „Long Range“: přepínač 1 "MODE" v poloze ON LAN_1...LAN_4 - dosah až 280 m (10Mbps) LAN_5...LAN_6 - dosah až 100 m (10/100Mbps)
- Síťový napájecí zdroj (typ / typ): impulsní SMPS / APS-90-480-OF
- Nadproudová ochrana výstupu napájecího zdroje: 9A, elektronická ochrana, po zkratu je nutný restart napájecího zdroje
- Tepelná ochrana napájecího zdroje: TSD (termální zvuk) 130 °C, vyžaduje restart
- Rozsah vstupního napětí napájecího zdroje / ochrana vstupu: 180...240VAC / T3,15A tavná pojistka F1
- Výstupní výkon napájecího zdroje (nepřetržitý): 96 W
- Účinnost napájecího zdroje: 92 % @90 W
- Výstupní napětí napájecího zdroje (napájení PoE kamer): 48 V +/- 2 %
- Montáž krytu: nástěnný, montážní držáky
- Montáž zařízení uvnitř pouzdra: systémové otvorování 4,8 mm v rastru 10,8 mm
- Rozsah pracovních teplot: -25 °C...+40°C
- Pouzdro (typ / materiál / barva / kabelové průchodky): ABOX-L2 / plast / RAL7035 šedá / průchodky 10xM16 a 1xM20
- Rozměry / čistá hmotnost / stupeň ochrany: 240x190x90 mm / 1 kg / IP56
