Popis produktu

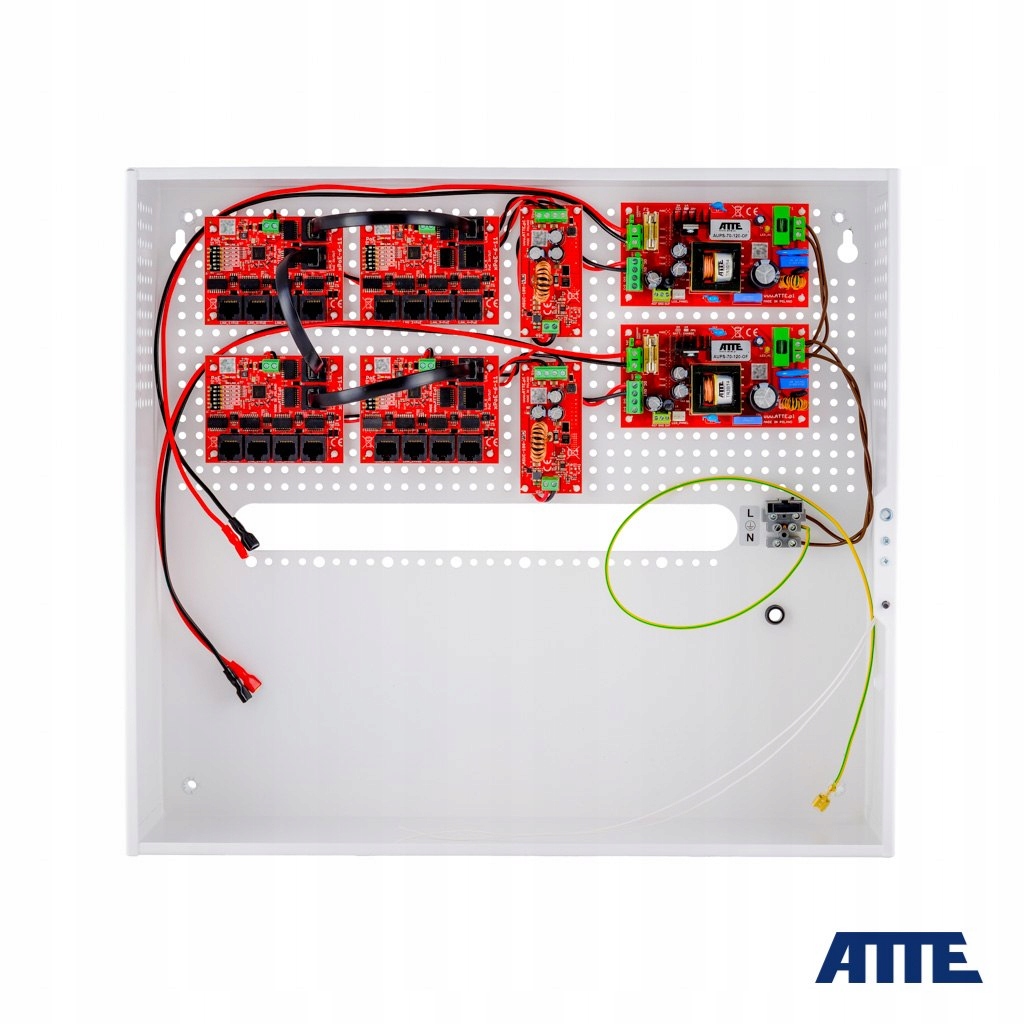

Sada vyrovnávací paměti pro 17 IP kamer ve vnitřním krytu IPUPS-17-11-H
Switch PoE 10/100Mbps 17xPoE + 1xUplink
Popis produktu:
IPUPS-17-11-H je sada pro vyrovnávací napájení kamer průmyslové televize IP. Zařízení je vhodným řešením problému vyrovnávacího napájení monitorovacích kamer vyžadujících nepřetržitý provoz. Zařízení je určeno pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými ve standardu PoE 802.3at/af a PoE PASSIVE . Režim LONG RANGE umožňuje zvýšit dosah přenosu až na 280 m pomocí standardního počítačového krouceného kabelu UTP.
Systém je přizpůsoben pro práci s olověnými nebo suchými akumulátory typu SLA . Zařízení je uzavřeno ve vnitřním krytu řady ABOX , který představuje pohodlné řešení problému estetického zabudování monitorovacích zařízení a ukončení kabeláže uvnitř budov. Obal je vyroben z ocelového plechu, práškově lakovaného do polomatné bílé barvy.
Hlavní vlastnosti:
✅ možnost vyrovnávacího napájení 17 přijímačů PoE 802.3at/af nebo PoE PASSIVE
✅ místo pro 2 akumulátory 18 Ah
✅ místo pro videorekordér ( NVR )
✅ až 70 W výkonu na portu LAN_5 PoE IN/OUT
✅ až 40 W výkonu na ostatních portech PoE
✅ možnost přenosu dat na 280 m (v režimu DLOUHÉHO ROZSAHU )
✅ možnost vypnutí napájení na vybraných portech PoE
✅ nezávislé elektronické pojistky pro každý kanál PoE ( automatický návrat )
✅ nízké předehřívání uvnitř krytu díky vysoké účinnosti napájecího zdroje (> 90%)
✅ možnost zachování zásoby kabelů uvnitř pouzdra
✅ snadné a rychlé spuštění bez nutnosti konfigurace parametrů
✅ snadné rozšíření systému díky připojení dalších switchů řady xPoE, IP, IPB nebo IPUPS
Vnitřní kryty řady ABOX představují pohodlné řešení problému estetické montáže zařízení a dokončení kabeláže uvnitř budov. Všechny kryty jsou vyrobeny z ocelového plechu, práškově lakovaného v polomatné bílé barvě.
Každá skříň je vybavena šroubovacím uzávěrem, odnímatelnými dvířky a otevíracími otvory. Modely dostupné v nabídce mají speciální otvor v rastru o průměru 10,8 mm . Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné, otevřené části skříně.
Technické údaje:
⏩ Porty LAN:
- 18 portů RJ45 10/100Mbps
- 17 x PoE, 1 x UPLINK
⏩ Funkce portů:
- LAN 1 ... LAN 4: VSTUP PoE PASSIVE (až 40 W) - napájení switche, VÝSTUP PoE - pro přijímače PoE, PASSIVE (až 40 W) a 802.3 A (až 15,4 W), 802.3 A (až 30 W)
- LAN5: VSTUP PoE PASSIVE (až 70 W) - napájení switche VÝSTUP PoE (VIN > 48 VDC) - pro přijímače PoE PASSIVE (až 70 W) a 802.3 A (až 15,4 W), 802.3 A (až 30 W)
- LAN6: UPLINK (bez napájení PoE)
⏩ Režimy provozu:
- Režim „STANDARD“ (MODE = OFF): LAN 1 ... LAN 6 - 10/100Mbps, dosah až 100 m
- Režim „LONG RANGE“ (MODE = ON): LAN 1 ... LAN 4 - 10Mbps, dosah až 280 m, LAN 5 ... LAN 6 - 10/100Mbps, dosah až 100 m
⏩ Akumulátor: 2 x akumulátor nebo AGM 12V / 18Ah
⏩ Výstupní napětí napájecího zdroje: 12 VDC +/-15%
⏩ Výstupní napětí PoE: 48 VDC +/- 2%
⏩ Výkon napájecího zdroje: 2 x 72 W
⏩ Účinnost: 90% @120W
⏩ Vstupní napětí: 190 ... 260 VAC, 50 Hz
⏩ Nabíjecí proud akumulátoru: 1 A nebo 2 A (volitelný pomocí ventilu JP1)
⏩ Ochrana vstupu napájecího zdroje: Okamžitá tavná pojistka 3,15 A
⏩ Zabezpečení výstupu napájecího zdroje:
- Napájení ze sítě: Elektronická ochrana proti přetížení na úrovni 9 A (po zkratu může být vyžadován restart napájecího zdroje)
- Provoz z akumulátoru: Okamžitá tavná pojistka 6,3 A
⏩ Zabezpečení portů:
- LAN 1 ... LAN 6, VIN: Přepěťová ochrana
- LAN 1...LAN 4: Ochrana proti zkratu 0,75A s automatickým návratem
- LAN 5: Ochrana proti zkratu 1,25 A s návratem do auta
⏩ Ochrana obvodu baterie:
- Ochrana proti zpětnému připojení baterie a přetížení: Pojistka proti tavení 6,3 A
- Ochrana před hlubokým vybitím: Odpojení akumulátoru pro napětí nižší než 10,2 V s automatickým návratem síťového napětí
⏩ Signalizace provozu:
- AUPS-70-120-OF: LED1 (žlutá) – přítomnost síťového napětí, LED2 (zelená) – přítomnost výstupního napětí, LED3 (červená) – nabíjení baterie
- xPoE-6-11-OF: LED diody v konektorech LAN 1 ... LAN 5 - přítomnost napájení PoE na portu
⏩ Technické výstupy:
- AUPS-70-120-OF: OUF – žádné napětí +DC_OUT, ACF – žádné střídavé napětí
- Výstupy typu otevřený kolektor s maximálním zatížením 50 mA (každý výstup)
⏩ Spuštění
