Switch Atte pro 16 kamer IPUPS-16-20-R5U0

Popis produktu

Switch pro 16 kamer
IPUPS-16-20-R5U0 ATTE
pouzdro RACK
switch + 2xGigabit Uplink
POPIS:
IPUPS-8-20-R5U0 je sada pro vyrovnávací napájení kamer IP průmyslové televize . Zařízení je vhodným řešením problému vyrovnávacího napájení monitorovacích kamer vyžadujících nepřetržitý provoz. Zařízení je určeno pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými ve standardu PoE 802.3at/af a PoE PASSIVE.
Zařízení je zvláště doporučeno pro systémy vyžadující větší šířku pásma sítě, jako je monitorování CCTV 4K Ultra HD.
VĚC:

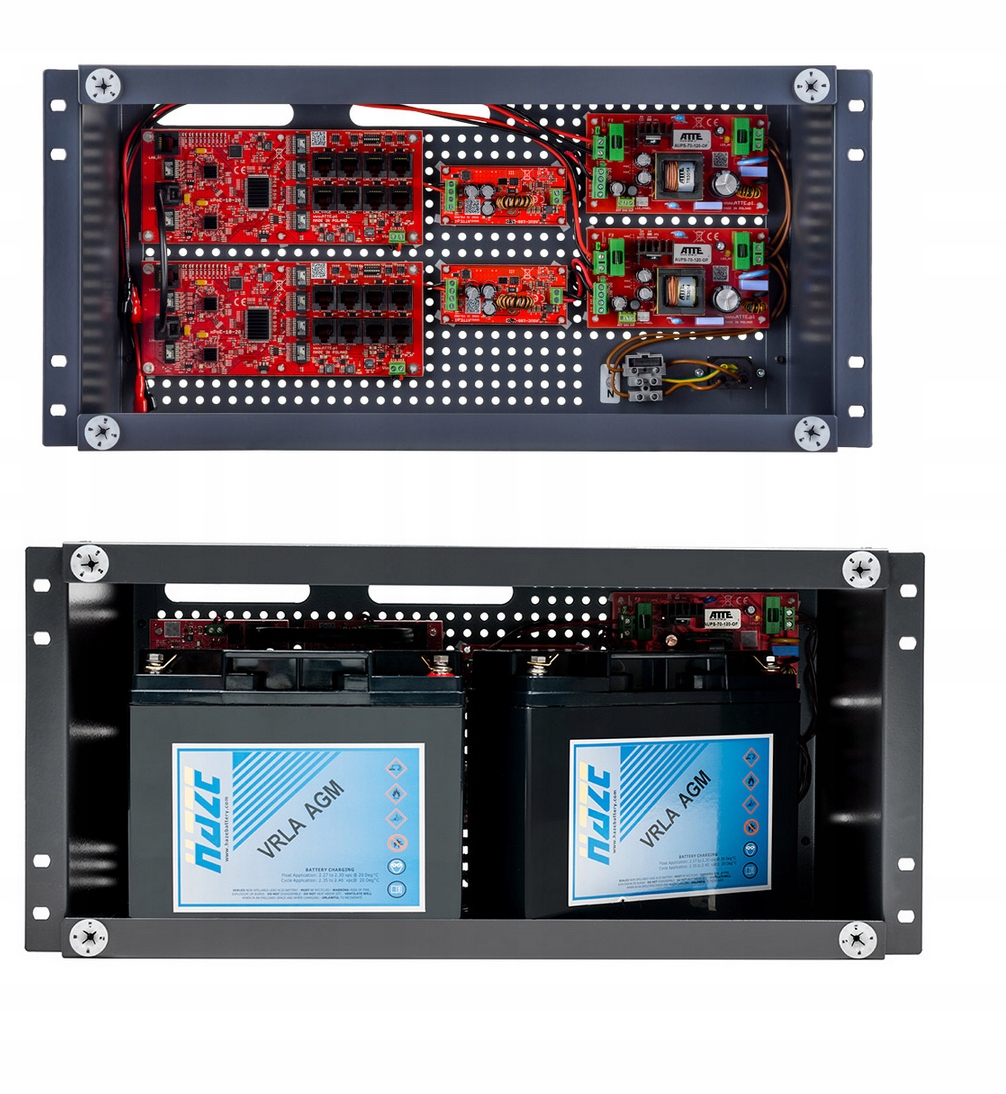

Zařízení je uzavřeno v krytu ABOX-R5U0 , který umožňuje zabudování do teletechnické skříně RACK . Promyšlená a na polském trhu unikátní konstrukce umožňuje montáž do jednoho pouzdra zařízení spolu s vyrovnávacím napájením a bateriemi. Korpus je vyroben z ocelového plechu a maskovací kryt je vyroben z lehkého hliníkového plechu. Oba prvky jsou práškově lakované do polomatné, grafitové barvy RAL 7024.
CHARAKTERISTIKA:
✅podpora kamer 4K Ultra HD
✅možnost vyrovnávacího napájení 16 přijímačů PoE 802.3at/af nebo PoE PASSIVE
✅místo pro 2 akumulátory 18 Ah
✅místo pro videorekordér (NVR)
✅až 40 W výkonu na ostatních portech PoE (LAN_1 až LAN_8)
✅možnost vypnutí napájení na vybraných portech PoE
✅ Nezávislé elektronické pojistky pro každý kanál PoE (auto návrat)
✅nízké předehřívání uvnitř krytu díky vysoké účinnosti napájecího zdroje (> 90%)
✅snadné a rychlé uvedení do provozu bez nutnosti zkonfgurace parametrů
✅snadné rozšíření systému díky připojení dalších switchů řady xPoE, IP, IPB nebo IPUPS
✅ pohodlná, beznástrojová montáž / demontáž maskovacího krytu
TECHNICKÉ ÚDAJE:
✅ Porty LAN : 18 portů RJ45: 16 x PoE10/100Mbps, 2 x Gigabit UpLink
✅ Funkce portů : xPoE-10-20-OF LAN 1 ... LAN 8: VÝSTUP PoE - pro přijímače PoE, PASSIVE (až 40 W) a 802.3af (až 15,4 W), 802.3at (až 30 W), xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez napájení PoE)
✅ Akumulátor : 2 x akumulátor nebo AGM 12V / 18Ah
✅ Výstupní napětí napájecího zdroje : 12 VDC +/-15%
✅ Výstupní napětí PoE : 48 VDC +/- 2%
✅ Výkon napájecího zdroje : 2 x 72 W
✅ Účinnost : 90% @120W
✅ Vstupní napětí : 190 ... 260 VAC, 50 Hz
✅ Nabíjecí proud baterie: 1 A nebo 2 A (volitelný pomocí ventilu JP1)
✅ Zabezpečení vstupu napájecího zdroje : Okamžitá tavná pojistka 3,15 A
✅ Ochrana výstupu napájecího zdroje : Napájení ze sítě: Elektronická ochrana proti přetížení na úrovni 9 A (po zkratu může být vyžadován restart napájecího zdroje) Provoz z baterie: Okamžitá tavná pojistka 6,3 A
✅ Zabezpečení portů : LAN 1 ... LAN 8, Vin: Přepěťová ochrana, LAN 1 ... LAN 8: Ochrana proti zkratu 0,75 A s automatickým návratem
✅ Ochrana obvodu baterie : Ochrana proti zpětnému připojení baterie a přetížení: Pojistka proti tavení 6,3 A, Ochrana před hlubokým vybitím: Odpojení baterie pro napětí nižší než 10,2 V s automatickým návratem síťového napětí
✅ Signalizace provozu : AUPS-70-120-OF: LED1 (žlutá) - přítomnost síťového napětí LED2 (zelená) - přítomnost výstupního napětí LED3 (červená) - nabíjení baterie xPoE-10-20-OF: LED diody v konektorech LAN 1 ... LAN 5 - přítomnost napájení PoE na portu
✅ Technické výstupy : AUPS-70-120-OF: OUF – žádné napětí +DC_OUT ACF – žádné střídavé napětí, výstupy typu otevřený kolektor s maximálním zatížením 50 mA (každý výstup)
✅ Spuštění při výpadku napájení AC : Samočinné spuštění napájecího zdroje po připojení baterie
✅ Kontrola napájení na portech : xPoE-10-20-OF: Přepínač PoE ON/OFF - pozice 1 ... 8 (LAN 1 ... LAN 8), PoE VYPNUTO na portu - přepínač v poloze OFF, PoE PŘIPOJENO na portu - přepínač v poloze ON

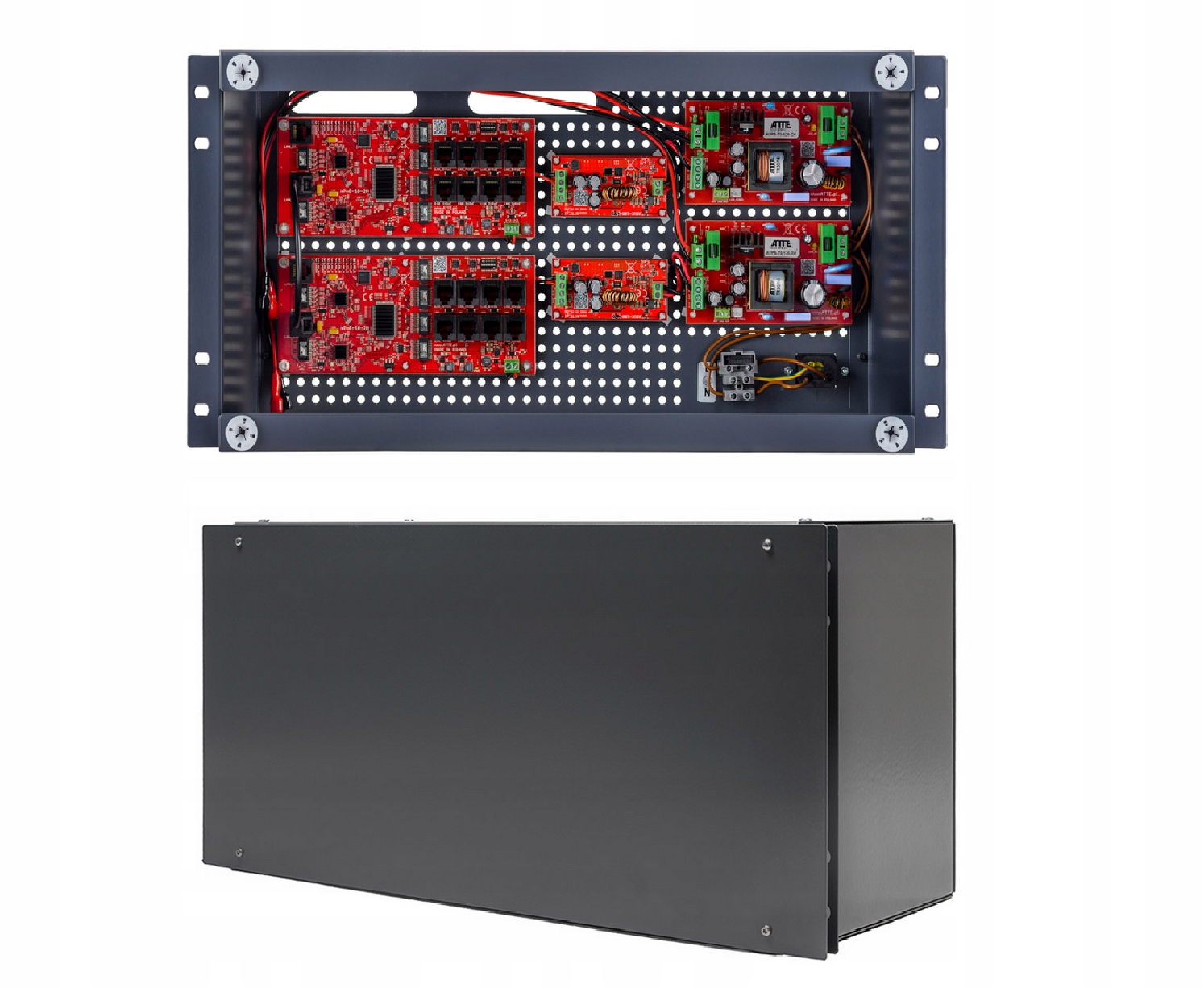

✅ Konstrukce pouzdra : Pouzdro ABOX-R5U0, Materiál pouzdra KORPUS - ocelový plech 0,8 mm lakovaný barvou, Materiál pouzdra POKRYTÍ - hliníkový plech 2 mm lakovaný graftovou barvou (RAL 7024), Systémové otevírání 4,8 mm v rastru 10,8 mm
✅ Montáž : skříň RACK 19", šrouby M6 (součástí balení)
✅ Stupeň ochrany : IP20
✅ Pracovní teplota : -10 ... +40°C
✅ Rozměry : 440 x 220 x 180 mm
✅ Hmotnost: 3,5 kg

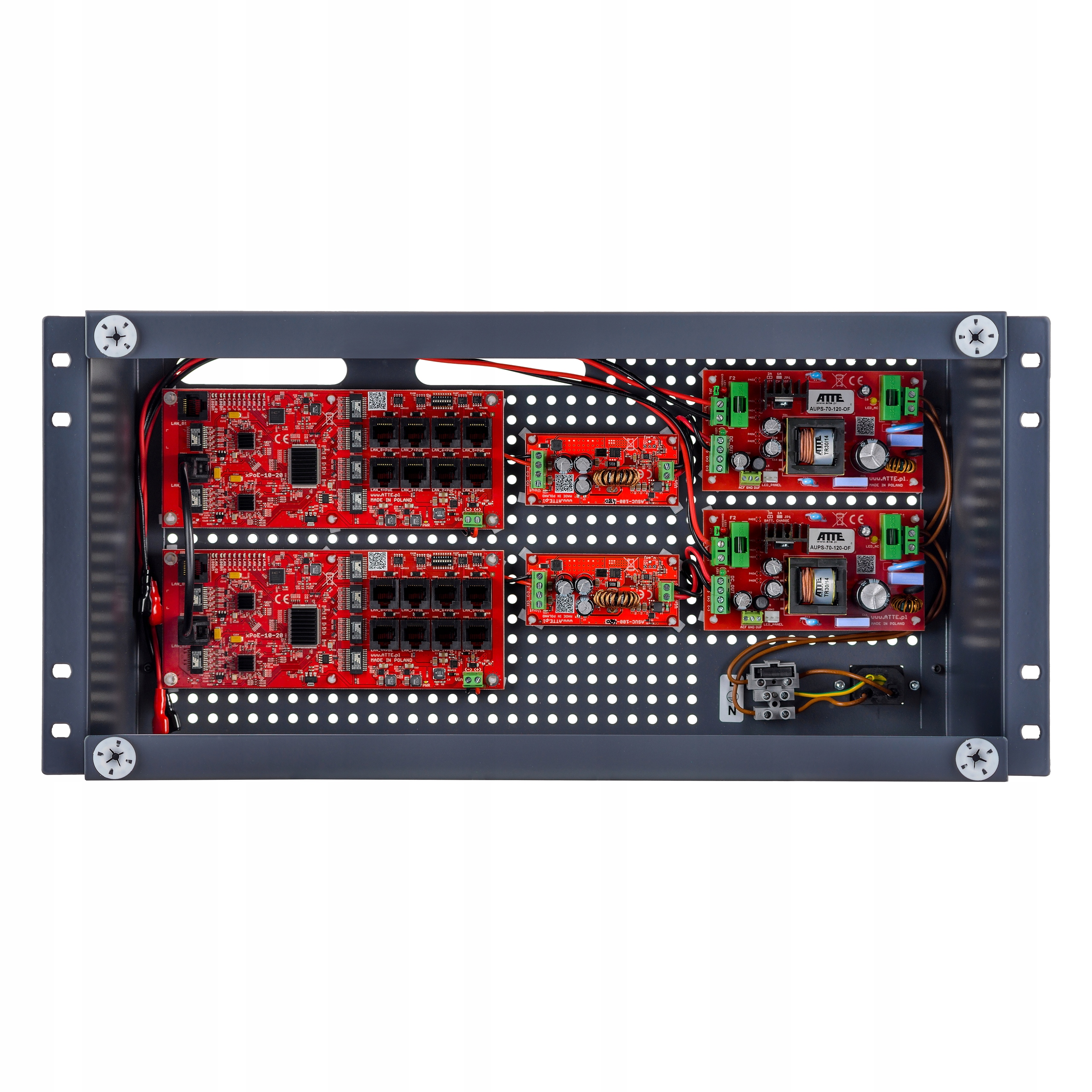

SADA OBSAHUJE:
✅1 x pouzdro ABOX-R5U0
✅2x napájecí zdroj AUPS-70-120-OF
✅2x měnič napětí ASUC-100-480-OF
✅2x switch xPoE-10-20-OF
Kód výrobce: IPUPS-16-20-R5U0
