Switch pro 16 kamer IPUPS-16-20-H Atte

Popis produktu

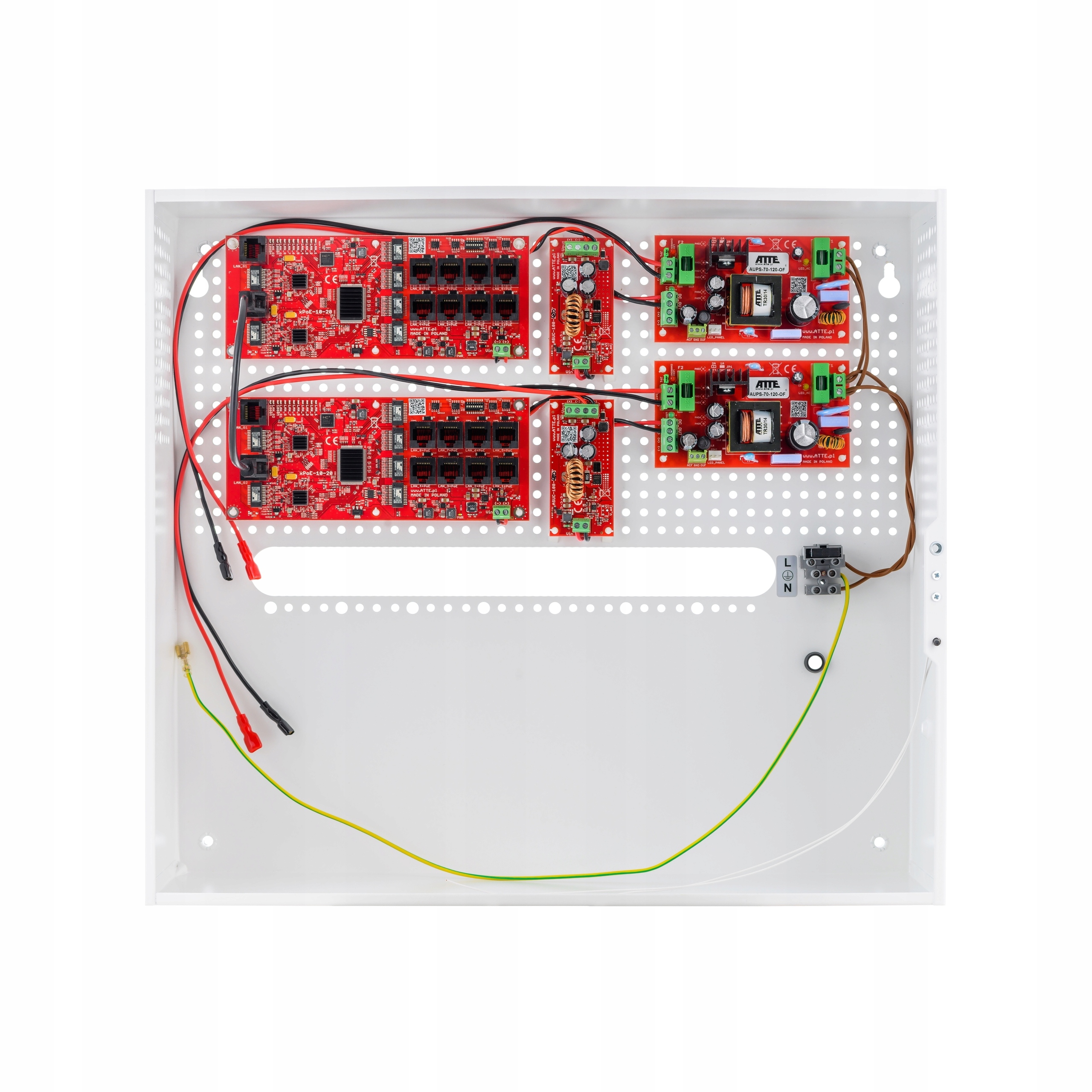

Sada pro vyrovnávací paměť 16 IP kamer IPUPS-16-20-H

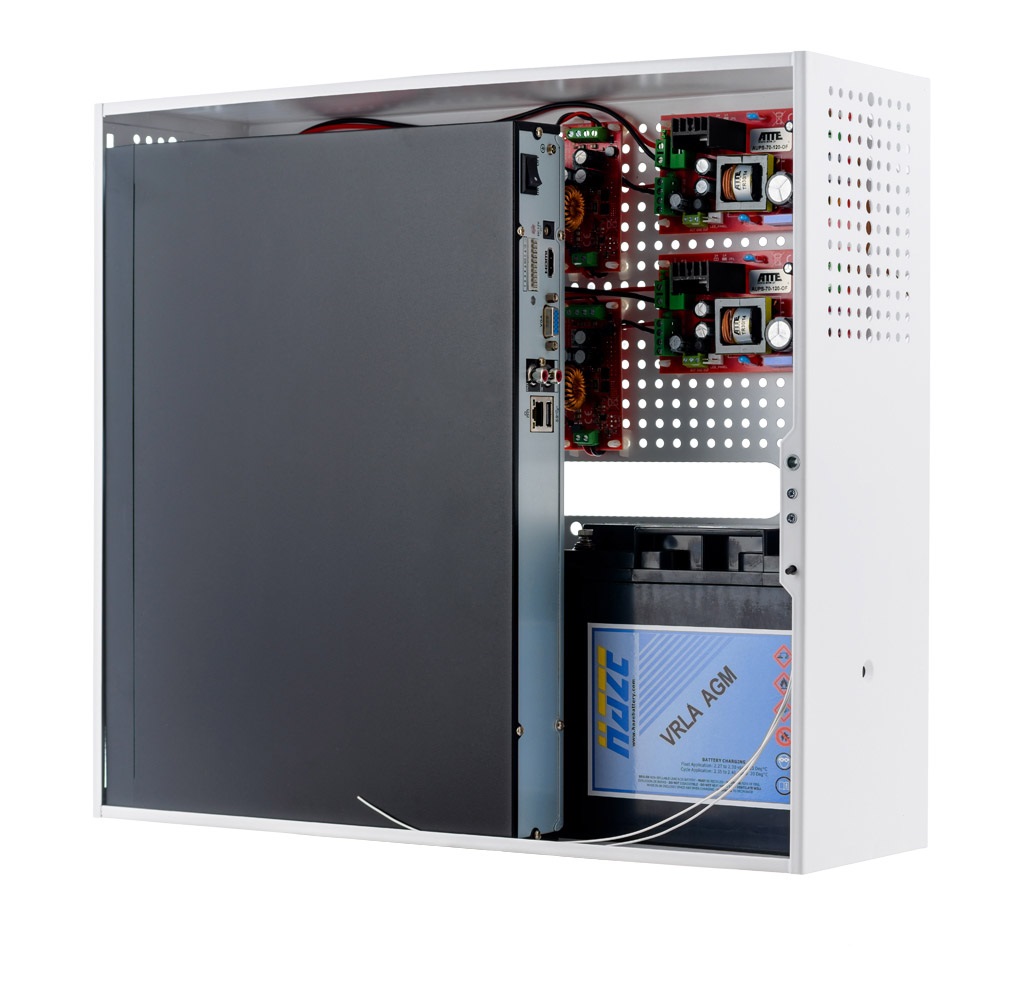

V vnitřním krytu ABOX-H (2x AKU 18Ah + NVR), napájecí zdroj 144 W (2x 72 W)

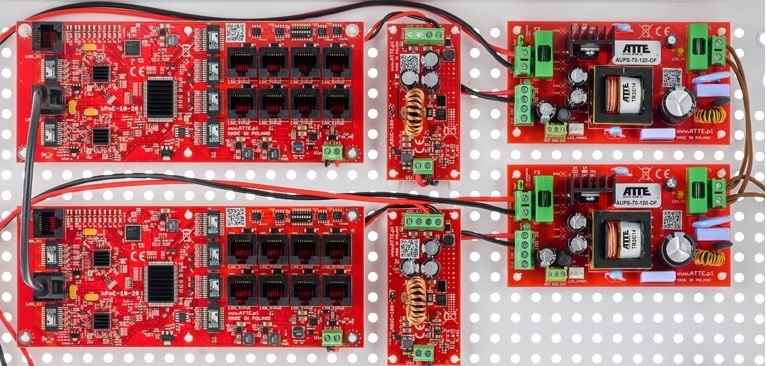

switch PoE switch (16xPoE 10/100Mbps + 2xGigabit Uplink), elektronické pojistky typu IPUPS-16-20-H
Popis produktu:
IPUPS-16-20-H je hotová sada určená pro vyrovnávací napájení IP průmyslového televizního systému skládajícího se z 16 IP kamer. Elektronické zabezpečení výstupů PoE zajišťuje nepřetržitý provoz celého systému při zkratu nebo přetížení jednotlivých větví napájení a automatické navrácení napětí po odeznění poruchy. Zařízení nachází použití v systémech vyžadujících zvýšenou šířku pásma sítě, jako je monitorování CCTV 4K Ultra HD .
Nejdůležitější vlastnosti a funkce:
✅ podpora kamer 4K Ultra HD
✅ možnost vyrovnávacího napájení 16 přijímačů PoE 802.3at/af nebo PASSIVE
✅ elektronická pojistka nezávisle pro každý kanál PoE ( auto návrat )
✅ možnost vypnutí napájení na portech PoE
✅ jasná optická signalizace stavu napájení a přenosu dat
✅ až 40 W výkonu na portech PoE ( LAN_1 až LAN_8 )
✅ snadné a rychlé spuštění bez nutnosti konfigurace parametrů
✅ vysoká účinnost napájecího modulu (90 %)
✅ k dispozici jsou dvě hodnoty napájecího napětí: 12VDC a 48VDC
✅ snadná a rychlá údržba instalace díky modulární konstrukci
✅ snadné rozšíření a škálování systému díky připojení dalších switchů řady xPoE / IP a IPB / IPUPS
✅ montáž modulů do libovolné, otevřené části skříně ( rastrový systém )
✅ místo pro 2 akumulátory 18 Ah
✅ místo pro videorekordér ( NVR )
✅ možnost zachování zásoby kabelů uvnitř pouzdra
✅ Kabelové průchodky na zadní straně pouzdra
✅ vzdálenost od stěny/montážní plochy
Věc

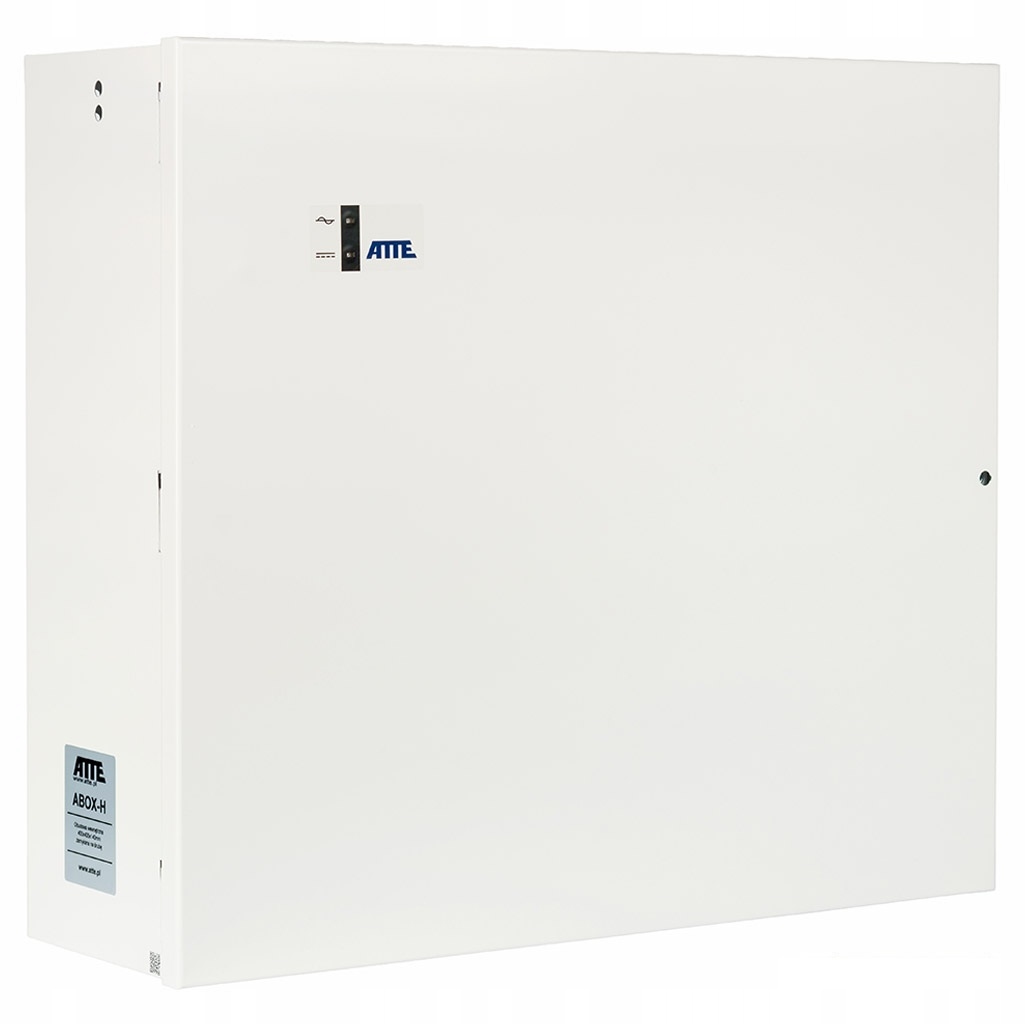

Vnitřní kryty řady ABOX představují pohodlné řešení estetického zabudování zařízení a dokončení kabeláže uvnitř budov. Všechny kryty jsou vyrobeny z ocelového plechu, práškově lakovaného v polomatné bílé barvě.
Každá skříň je vybavena šroubovacím uzávěrem, odnímatelnými dvířky a otevíracími otvory. Modely dostupné v nabídce mají speciální otvor v rastru o průměru 10,8 mm. Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné, otevřené části skříně.
Technické údaje:
⏩ Porty LAN:

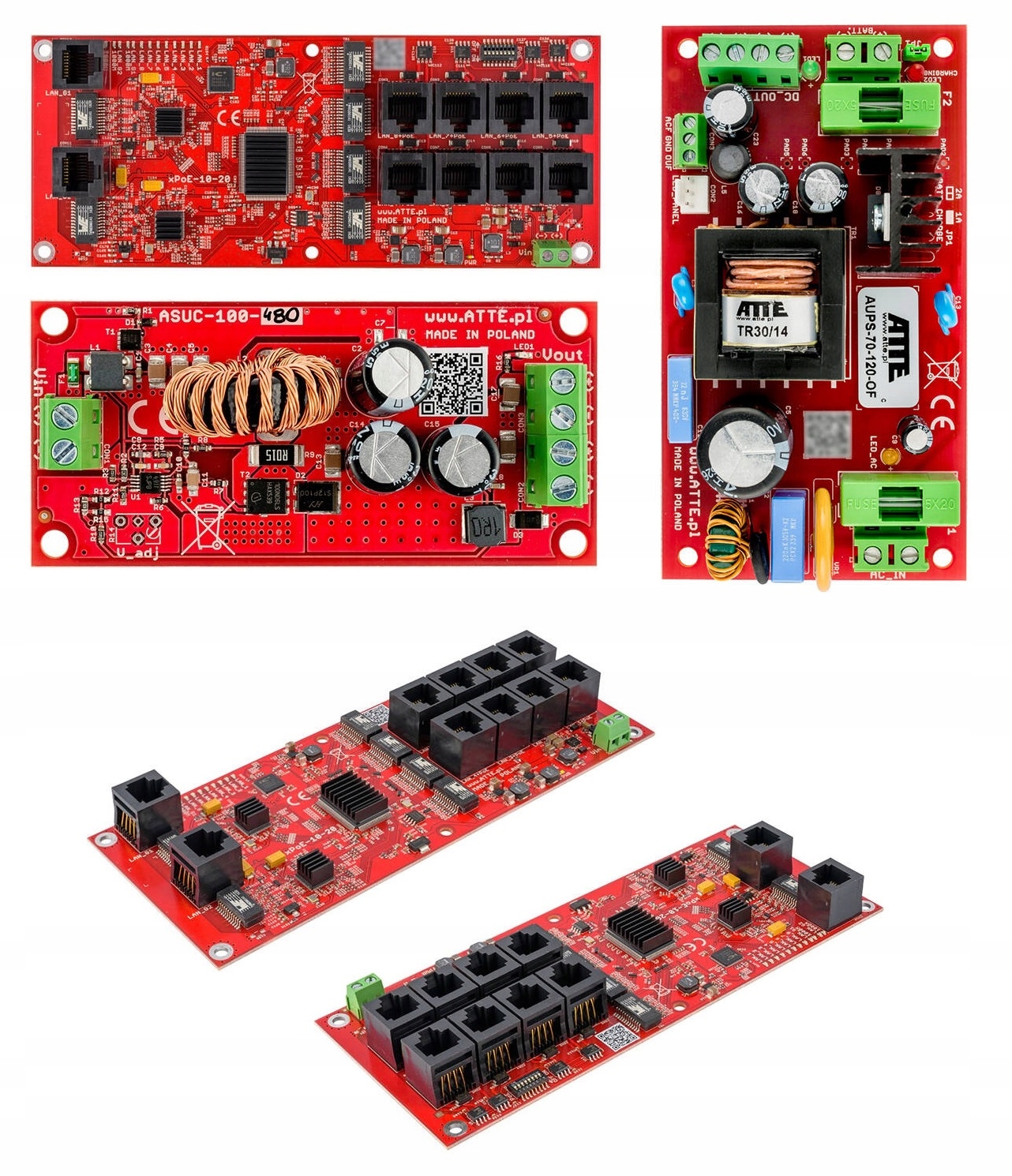

- 18 portů RJ45:
- 16 x PoE10/100Mbps
- 2 x Gigabit UpLink
⏩ Funkce portů:
- xPoE-10-20-OF LAN 1 ... LAN 8: VÝSTUP PoE – pro přijímače PoE PASSIVE (až 40 W) a 802.3af (až 15,4 W), 802.3at (až 30 W)
- xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez napájení PoE)
⏩ Akumulátor: 2 x akumulátor nebo AGM 12V / 18Ah
⏩ Výstupní napětí napájecího zdroje: 12 VDC +/-15%
⏩ Výstupní napětí PoE: 48 VDC +/- 2%
⏩ Výkon napájecího zdroje: 2 x 72 W
⏩ Účinnost: 90% @120W
⏩ Vstupní napětí: 190 ... 260 VAC, 50 Hz
⏩ Nabíjecí proud baterie: 1 A nebo 2 A (volitelný pomocí ventilu JP1)
⏩ Zabezpečení vstupu napájecího zdroje: Bezpečnostní pojistka 3,15 A
⏩ Zabezpečení výstupu napájecího zdroje:
- Napájení ze sítě: Elektronická ochrana proti přetížení na úrovni 9 A (po zkratu může být vyžadován restart napájecího zdroje)
- Provoz z akumulátoru: Okamžitá tavná pojistka 6,3 A
⏩ Zabezpečení portů:
- LAN 1 ... LAN 8, Vin: Přepěťová ochrana
- LAN 1 ... LAN 8: Ochrana proti zkratu 0,75 A s automatickým návratem
⏩ Ochrana obvodu baterie:
- Ochrana proti zpětnému připojení akumulátoru a přetížení: Pojistka proti tavení 6,3 A.
- Ochrana hlubokým vybitím: Odpojení baterie pro napětí nižší než 10,2 V s automatickým návratem síťového napětí.
⏩ Signalizace provozu:
- AUPS-70-120-OF: LED1 (žlutá) – přítomnost síťového napětí, LED2 (zelená) – přítomnost výstupního napětí, LED3 (červená) – nabíjení baterie.
- xPoE-10-20-OF: LED diody v konektorech LAN 1 ... LAN 5 – přítomnost napájení PoE na portu.
⏩ Technické výstupy:
- AUPS-70-120-OF: OUF – žádné napětí +DC_OUT, ACF – žádné střídavé napětí
- Výstupy typu otevřený kolektor s maximálním zatížením 50 mA (každý výstup)
⏩ Spouštění při výpadku napájení AC: Samočinné spuštění napájecího zdroje po připojení baterie
⏩ Kontrola napájení na portech:
- xPoE-10-20-OF: Přepínač PoE ON/OFF – pozice 1 ... 8 (LAN 1 ... LAN 8)
- PoE VYPNUTO na portu – přepínač v poloze OFF, PoE PŘIPOJENO na portu – přepínač v poloze ON
⏩ Konstrukce pouzdra:
- Pouzdro ABOX-H
- Materiál pouzdra – ocelový plech
