Switch pro 5 kamer IPUPS-5-11-XL2 Atte

Popis produktu

Switch pro 5 kamer IPUPS-5-11-XL2 ATTE
Kód zboží: IPUPS-5-11-XL2
Hlavní vlastnosti a funkce:
- možnost vyrovnávacího napájení 5 přijímačů PoE 802.3at/af nebo PASSIVE
- možnost přenosu dat na 280 m (v režimu dlouhého rozsahu)
- elektronická pojistka nezávisle pro každý kanál PoE (auto návrat)
- možnost vypnutí napájení na vybraných portech PoE
- jasná optická signalizace stavu napájení a přenosu dat
- až 40 W výkonu na portech PoE
- snadné a rychlé spuštění bez nutnosti konfigurace parametrů
- vysoká účinnost napájecího modulu (90 %)
- k dispozici jsou dvě hodnoty napájecího napětí: 12VDC a 48VDC
- snadná a rychlá údržba instalace díky modulární konstrukci
- snadné rozšíření a škálování systému pomocí přidání dalších switchů řady xPoE / IP a IPB / IPUPS
- montáž modulů do libovolné otevřené části skříně (rastrový systém)
- montážní plech s ohybem, „policí“ pro akumulátor 7 Ah
- víko a pouzdro jsou spojeny vlascem pro usnadnění servisu
- možnost zachování zásoby kabelů uvnitř pouzdra

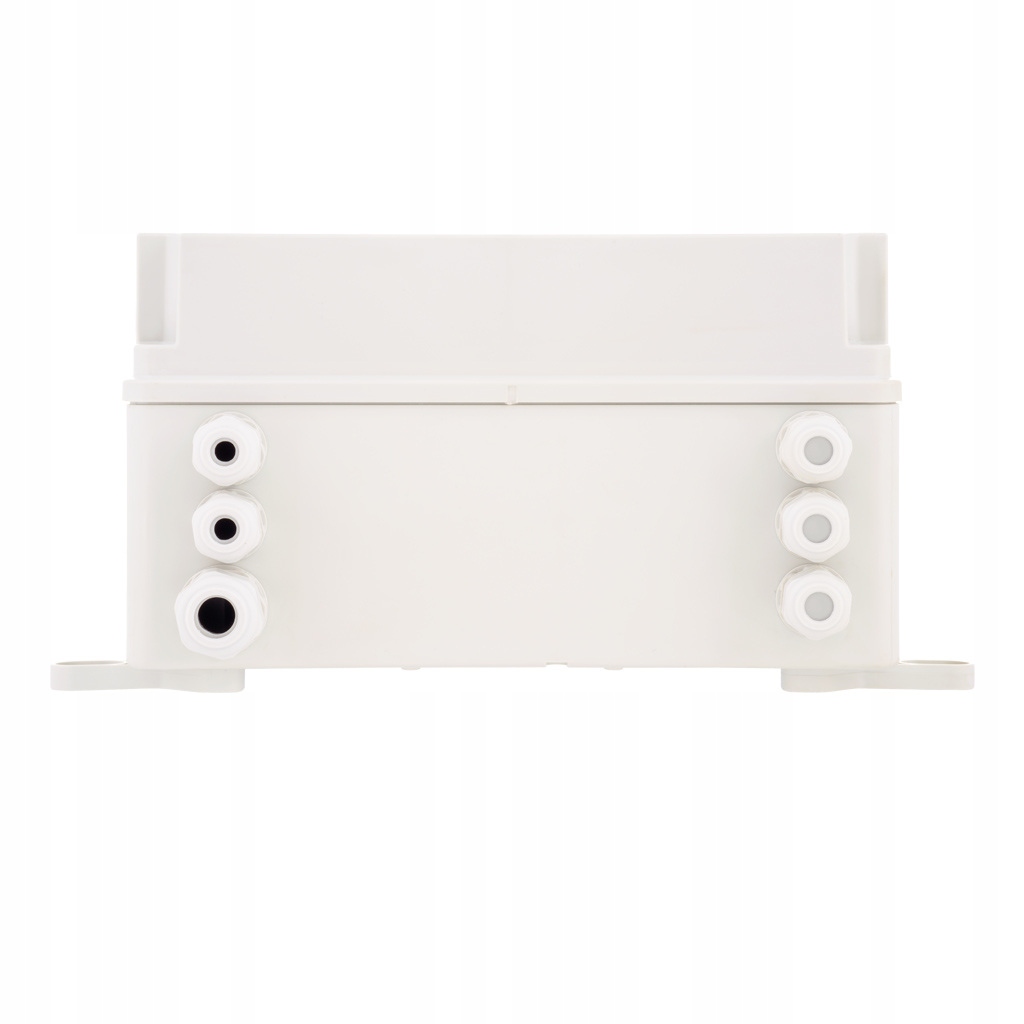

- vstup kabelů přes tlumivky namontované v krytu: 5xM16 a 1xM20
- součástí balení jsou 4 držáky umožňující montáž krytu bez narušení stupně krytí IP56
- volitelný adaptér ADD-001 umožňuje snadnou montáž na sloupy nebo lucerny

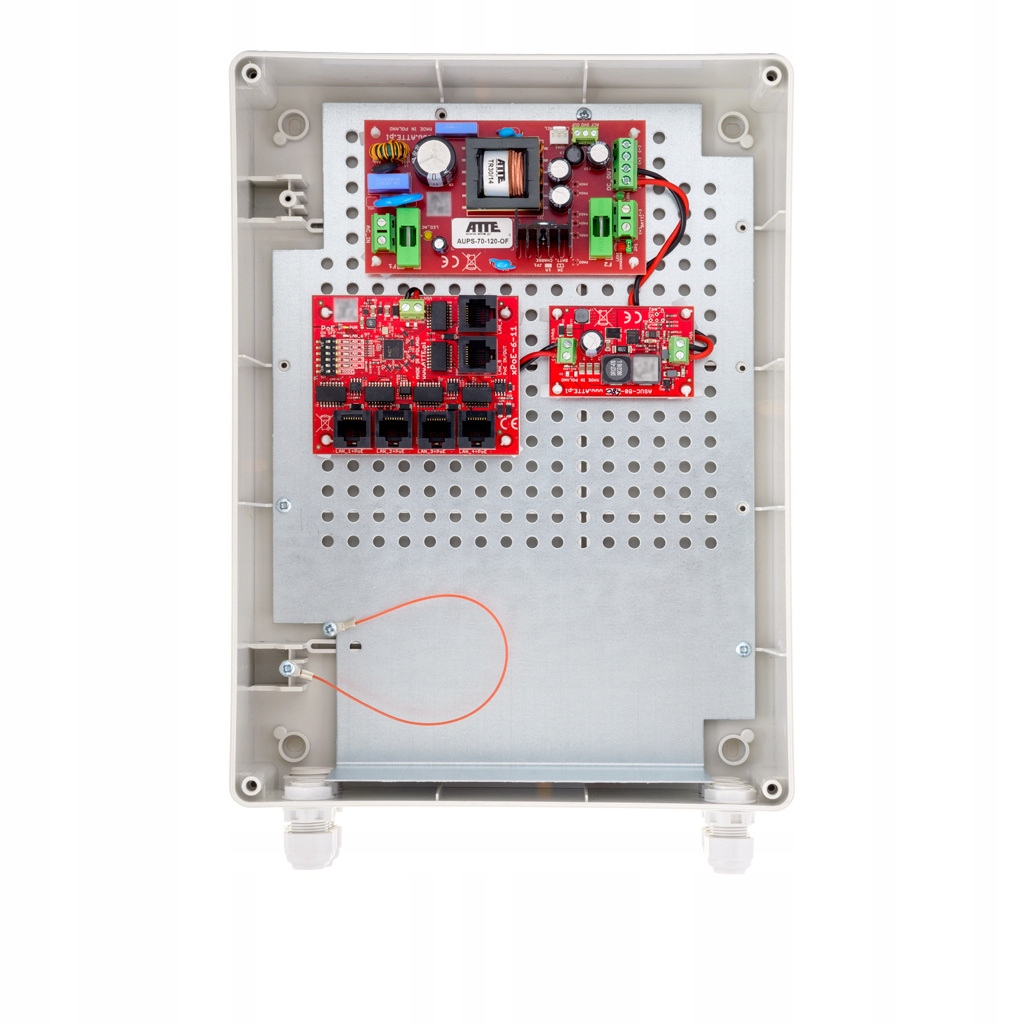

Sada obsahuje:
- 1x pouzdro ABOX-XL2
- 1 x napájecí zdroj AUPS-70-120-F
- 1x měnič napětí ASUC-50-480-OF
- 1x switch xPoE-6-11-OF
komentáře:
- baterie není součástí balení
IPUPS-5-11-XL2 je hotová sada určená pro vyrovnávací napájení IP průmyslového televizního systému skládajícího se z 5 IP kamer . Elektronické zabezpečení výstupů PoE zajišťuje nepřetržitý provoz celého systému při zkratu nebo přetížení jednotlivých větví napájení a automatické navrácení napětí po odeznění poruchy. Režim „Long Range“ umožňuje zvýšení dosahu přenosu až na 280 m pomocí standardního počítačového krouceného kabelu UTP. Nespravovatelné PoE switche s vyrovnávacím napájecím zdrojem řady IPUPS jsou určeny pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými ve standardu PoE 802.3at/af a PoE PASSIVE. Připojení vhodných baterií zajišťuje nepřetržitý provoz napájecího systému při periodických výpadcích síťového napájení.
Vnější kryty řady ABOX představují pohodlné řešení problému ochrany zařízení a kabelových spojů montovaných ve venkovních podmínkách. Vysoce kvalitní plast zajišťuje odolnost vůči UV záření a ostatním nepříznivým povětrnostním vlivům. Modely dostupné v nabídce byly vybaveny montážním plechem, který má speciální otvor v rastru o průměru 10,8 mm. Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné, otevřené části montážního plechu.
Technické údaje:
- Porty LAN 6 portů RJ45 10/100Mbps (5xLAN+PoE, 1xUplink)
- Podporované přijímače PoE (standard / maximální výkon) 802.3af – až 15,4 W LAN_1...LAN_5 802.3at – až 30 W LAN_1...LAN_5 PoE PASSIVE – až 70 W LAN_5 / až 40 W LAN_1...LAN_4
- Výstupy PoE (standard / režim napájení) LAN_1...LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-)
- Ochrana výstupů PoE (nadproudová / proti zkratu) LAN_1...LAN_4 0,75A / elektronická (auto-návrat) LAN_5 1,25 / elektronická (auto-návrat)
- Mikrospínače SW1 přepínač 1 "MODE" - režim provozu přepínače 2...6 "PoE ON/OFF" - napájení PoE na portech LAN_1...LAN_5
- Režim provozu „Standardní“ přepínač 1 „MODE“ v poloze OFF LAN_1...LAN_6 – dosah až 100 m (10/100Mbps)
- Režim provozu „Long Range“ přepínač 1 "MODE" v poloze ON LAN_1...LAN_4 - dosah až 280 m (10Mbps) LAN_5...LAN_6 - dosah až 100 m (10/100Mbps)
- Síťový napájecí zdroj (typ / typ) impulsní SMPS / AUPS-70-120-F
- Ochrana výstupu napájecího zdroje (nadproudová / proti zkratu) 9A, elektronická (po zkratu může být vyžadován restart napájecího zdroje)
- Tepelná ochrana napájecího zdroje TSD (termální zvuk) 130 °C, vyžaduje restart
- Rozsah vstupního napětí napájecího zdroje / ochrana vstupu 180...240VAC / T3,15A tavná pojistka F1
- Výstupní výkon napájecího zdroje (nepřetržitý) 72 W sdílený dynamicky s nabíjením baterie (priorita má výstup napájení)
- Účinnost napájecího zdroje 90% @60W
- Výstupní napětí napájecího zdroje 12 V +/-15 %
- Výstupní napětí PoE (napájení kamer) 48 V +/- 2%
- Rozpočet výkonu pro výstupy PoE (maximální) 50 W
- Akumulátory / místo v krytu: 1 x akumulátor 12 V (gelový nebo AGM) / 1x7 Ah
- Nabíjecí proud akumulátoru 1A/2A (volitelný pomocí ventilu JP1)
- Ochrana obvodu baterie F6,3A tavná pojistka F2
- Ochrana akumulátoru: odpojení akumulátoru při napětí nižším než 10,2 V
- Výstupy signalizace napájecího
